選型表
| 型號 | CANCOM-100IE+ | CSM300 | CSM100 | CSM100V33 | CSM100T |
|---|---|---|---|---|---|
| 實物圖 |  |  |  | |  |
| 特色 | 金屬外殼 | 嵌入式模塊 超小型芯片化灌封 | 嵌入式模塊 超小型芯片化灌封 | 嵌入式模塊 超小型芯片化灌封 | 嵌入式模塊 超小型芯片化灌封 |
| 供電電壓 | 9~26V | 5V | 5V | 3.3V | 5V |
| CAN路數 | 1路 | 1路 | 1路 | 1路 | 1路 |
| CAN波特率 | 5K～1Mbps | 5K～1Mbps | 5K～1Mbps | 5K～1Mbps | 5K～1Mbps |
| 串行接口 | RS232/485/422軟件選擇 | TTL電平UART/SPI | TTL電平UART | TTL電平UART | TTL電平UART |
| 串口波特率 | 600~230400bps | 300～921600bps | 600～460800bps | 600～460800bps | 600～460800bps |
| SPI接口波特率 | - | 0～1.5M | - | - | |
| 配置接口 | 固定使用RS232 | UART/SPI | UART | UART | UART |
| 電氣隔離 | √ | √ | √ | √ | √ |
| 工業級 | √ | √ | √ | √ | √ |
| 數據接收能力 （每路） | 1200幀/秒 | 400幀/秒 | 400幀/秒 | 400幀/秒 | 400幀/秒 |
| 數據發送能力 （每路） | 1200幀/秒 | 400幀/秒 | 400幀/秒 | 400幀/秒 | 400幀/秒 |
| 接口卡格式轉換 | 支持 | - | - | - | - |
| 透明轉換 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 透明帶標示符轉換 | 支持 | 支持 | 支持 | 支持 | 支持 |
| Modbus格式轉換 | 支持 | - | - | - | - |
| 自定義包頭包尾 | - | 支持 | - | - | - |
| 120歐終端電阻 | 外置 | 外置 | 外置 | 外置 | 外置 |
| 尺寸 | 95mm*87.5mm*26mm | 31.8mm*20.3mm*6.5mm | |||

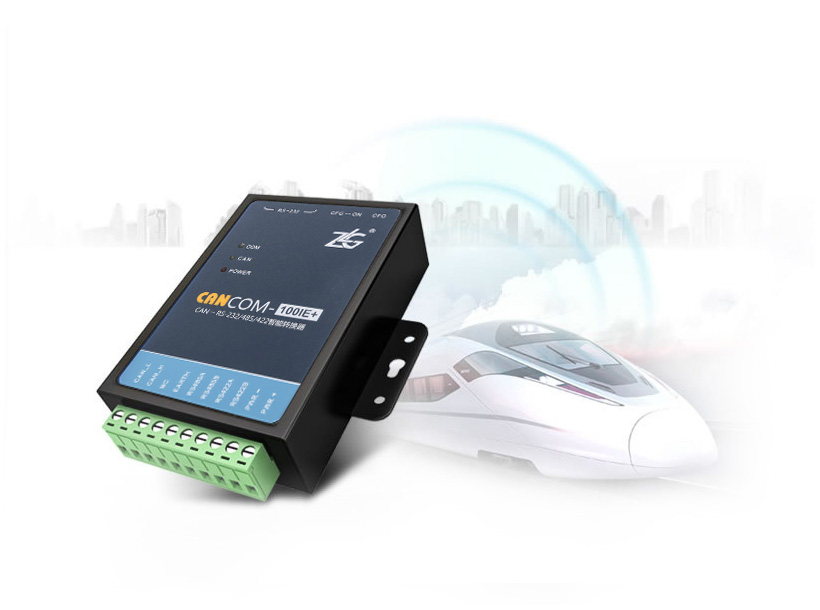

穩定可靠，應用廣泛
致遠電子CANCOM-100IE+以及CSM100系列產品均經過嚴酷的實踐驗證，穩定可靠，目前已經廣泛應用于高速鐵路、地鐵、醫療、航空航天、樓宇安防、電梯控制、衡器等場合。

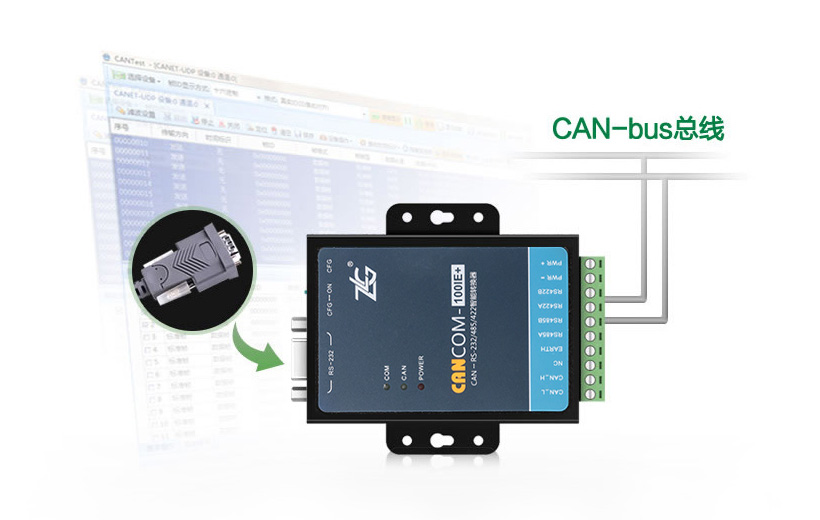

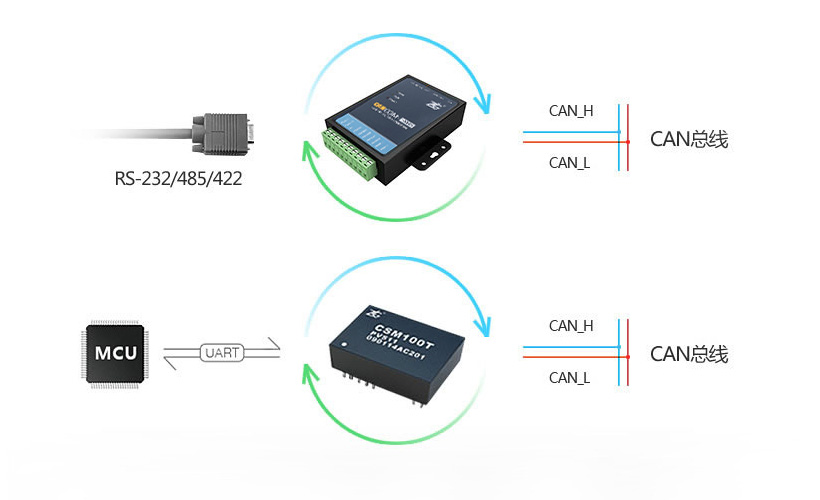

操作CAN-bus如同操作串口一樣方便
您不需要了解與CAN-bus有關的任何知識，操作CAN-bus就如同操作串口一樣方便。
CAN波特率可編程任意設置1Mbps之間
CAN波特率可編程任意設置，范圍在5Kbps～1Mbps之間
CANCOM-100IE+支持RS-232/485/422串行通訊
集成1路3線式RS-232通訊接口，集成1路2線式RS-485通訊接口，集成1路4線式RS-422通訊接口，可通過配置軟件設定轉換器工作方式。通訊速率在600~230400bps之間可設定。

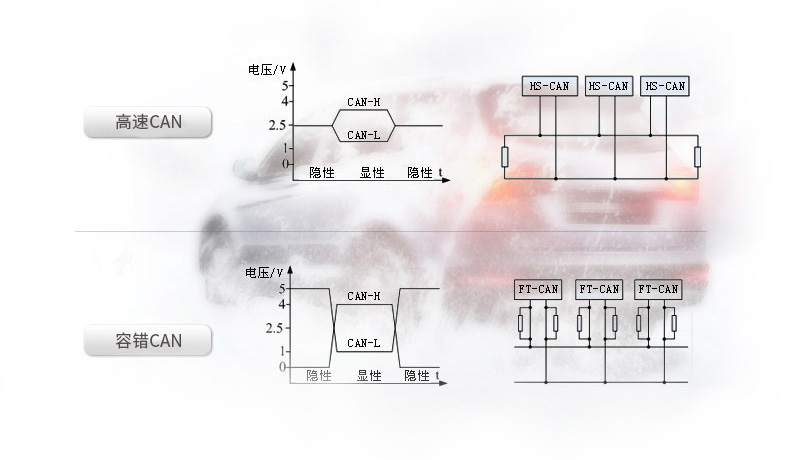

符合CAN 2.0B規范
CAN協議完全符合CAN 2.0B規范，兼容CAN 2.0A，符合ISO 11898-1/2 。用戶可以通過選配CANBridge-1054，支持ISO11898-3的容錯CAN標準。
2通道2500VDC電氣隔離
2通道2500VDC電氣隔離CAN接口，靜電等級接觸放電±8KV，可以用在有安全防爆需求的環境中。

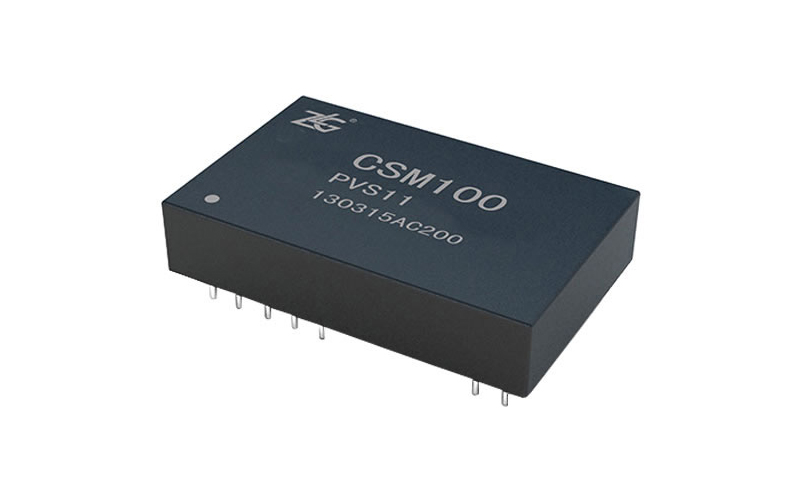

可提供嵌入式功能模塊CSM100
可提供嵌入式功能模塊CSM100，便于用于嵌入到設備中。

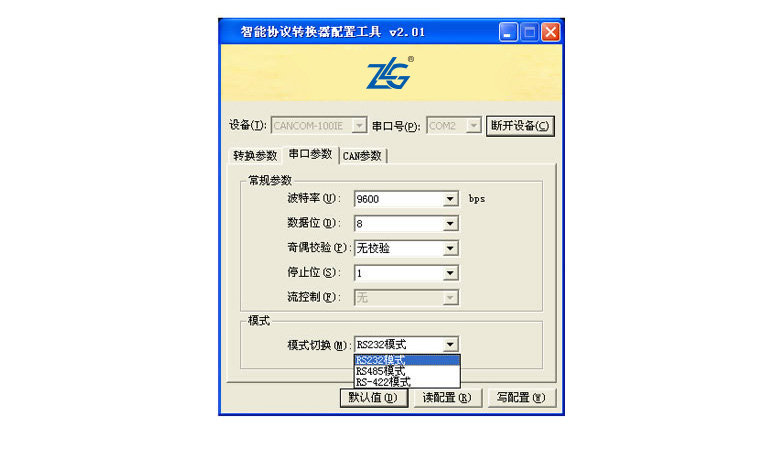

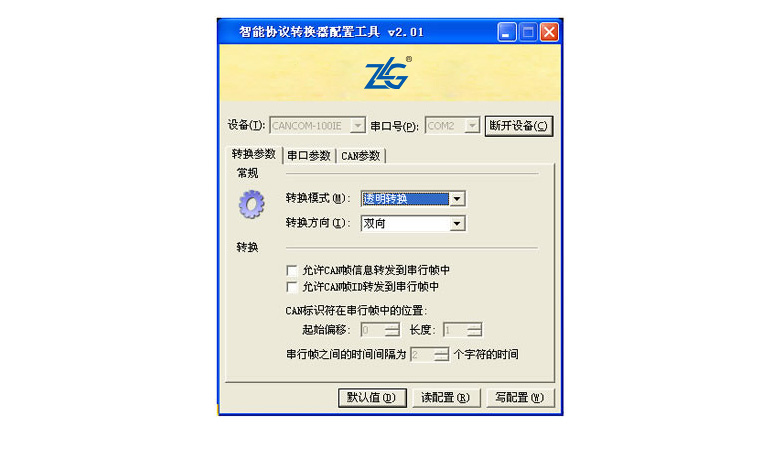

配置軟件
轉換參數：配置轉換模式、轉換方向、轉發信息、轉發規則
串口參數：配置串口波特率等參數、轉換模式（RS232/485/422）

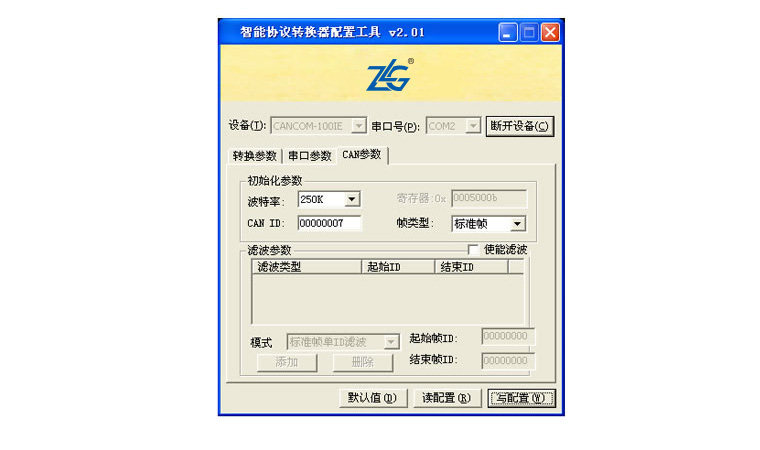

CAN參數：配置CAN波特率、幀類型、幀過濾（選擇性接收）
規格參數
CAN接口：采用OPEN2接口方式（CANH、CANL）；
RS-232接口：標準DB9接口方式（TXD、RXD、GND）；
RS-485接口：OPEN2接口方式（RS485A、RS485B）；
RS-422接口：OPEN4接口方式（RS422T+、RS422T-、RS422R+、RS422R-）；
CAN通道采用電磁隔離、DC/DC電源隔離，隔離電壓：2500VDC ；
CAN接口EMC等級：接觸放電±4KV，群脈沖±500V；
最高幀流量：?jiǎn)瓮ǖ揽筛哌_(dá)1200幀/秒（1M波特率、標準數據幀）；
RS485/422通道采用電磁隔離、DC/DC電源隔離，隔離電壓：2500VDC ；
同時支持CAN2.0A和CAN2.0B協議，符合ISO/DIS 11898-1/2/3標準；
CAN波特率：可編程任意設置，范圍在5Kbps～1Mbps之間；
CANCOM-100IE+集成1路3線式RS-232通訊接口，集成1路2線式RS-485通訊接口，集成1路4線式RS-422通訊接口，可通過配置軟件設定轉換器工作方式。通訊速率在600~230400bps之間可設定；
CAN與RS485/422接口端可安裝外置式120歐終端電阻；
安裝方式：可選標準DIN導軌安裝或簡單固定方式；
可以用在有安全防爆需求的環境中；
工作電壓；+9V~+26V ；
工作溫度；-40℃~+85℃；
存儲溫度：-40℃～+85℃；

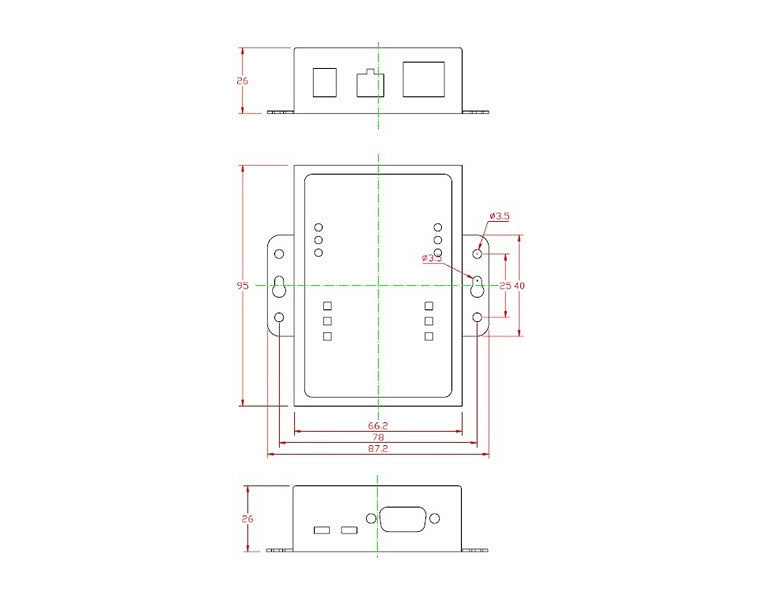

CANCOM-100IE+物理尺寸：95mm*87.5mm*26mm；
安裝方式：可選標準DIN導軌安裝或簡單固定方式。
| 端口 | 引腳號 | 引腳名稱 | 引腳含義 |
|---|---|---|---|
 | 1 | -- | 無連接 |
| 2 | TXD | RS232數據發送端 | |
| 3 | RXD | RS232數據發送端 | |
| 4 | -- | 無連接 | |
| 5 | GND | 信號地 | |
| 6 | -- | 無連接 | |
| 7 | -- | 無連接 | |
| 8 | -- | 無連接 | |
| 9 | -- | 無連接 |
| 端口 | 引腳號 | 引腳名稱 | 引腳含義 |
|---|---|---|---|
 | 1 | CAN_L | CANL信號線連接端 |
| 2 | CAN_H | CANH信號線連接端 | |
| 3 | NC | 空 | |
| 4 | EARTH | 大地 | |
| 5 | RS485A | 差分正電平RS485A(422-R+) |
