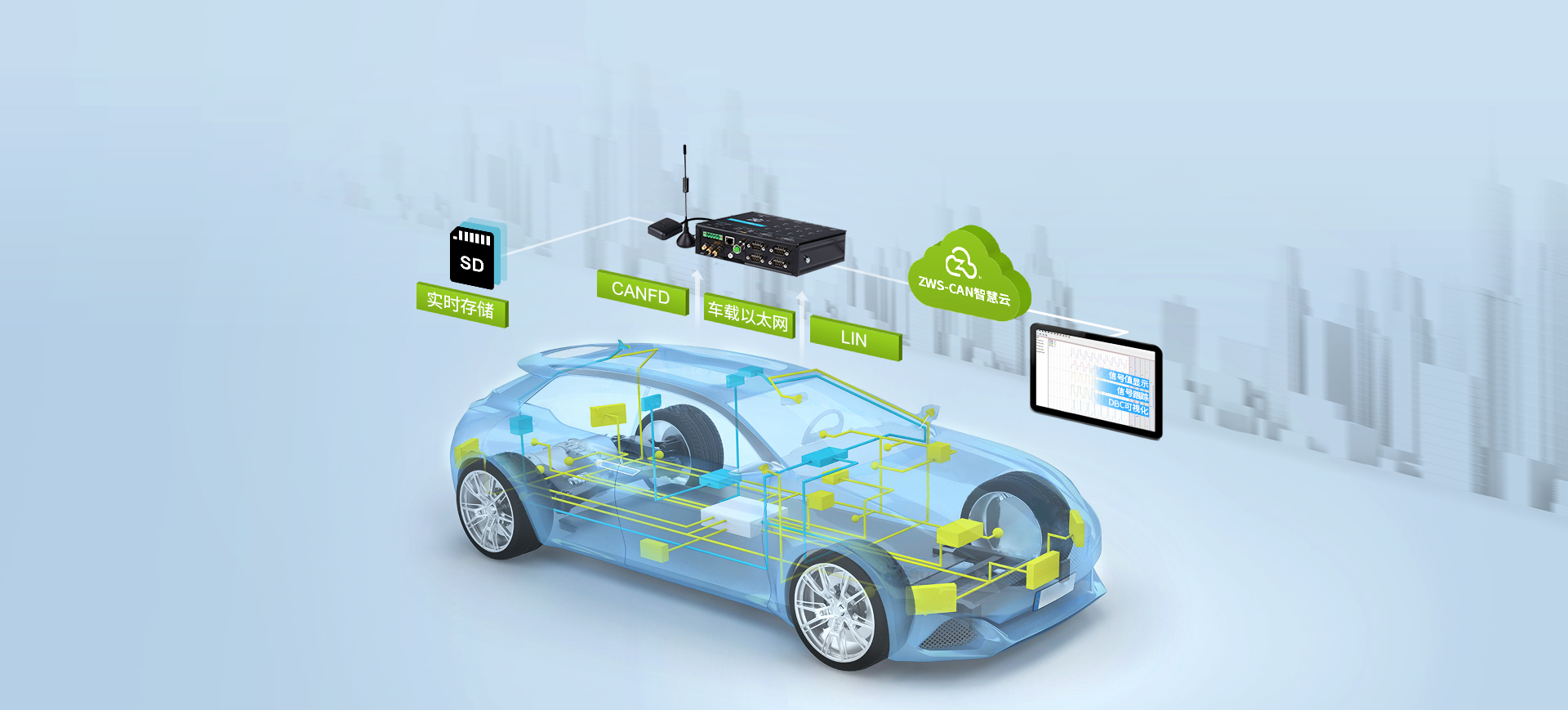

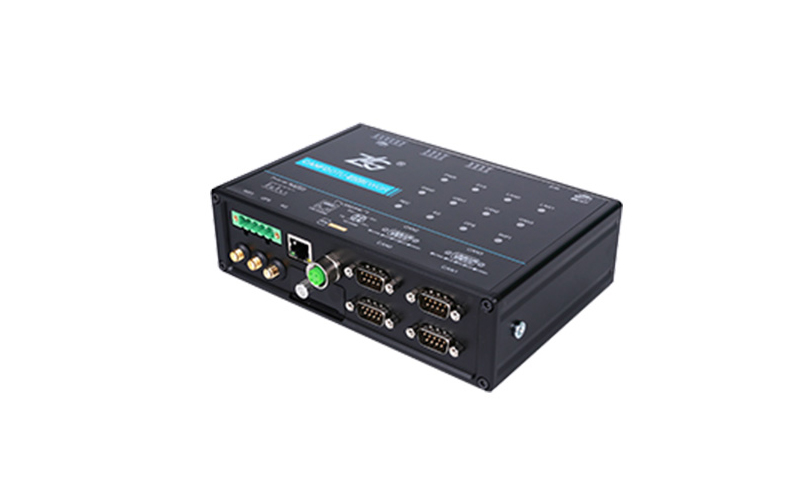

智能網聯汽車總線三合一測試?yán)?/p>
CANFDDTU-400EWGR可滿足各種應用場景需求，可針對不同場景的CAN FD總線、LIN總線和車載以太網數據進行同步監聽和實時采集，
通過4G通信將數據實時上傳到指定云端服務器。

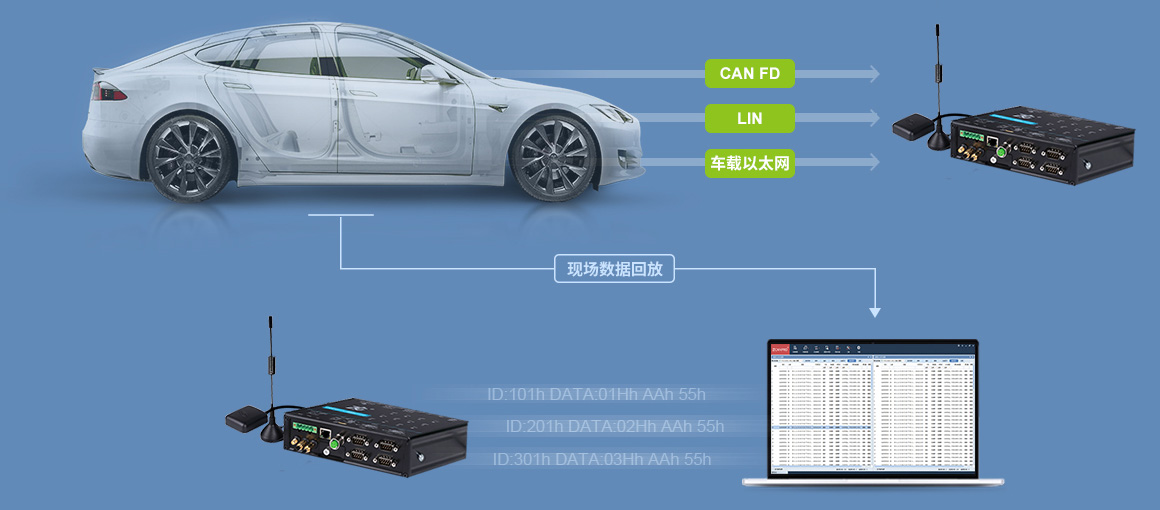

總線記錄回放可模擬現場數據
CANFDDTU可實時采集記錄總線數據，并可通過設備將存儲的數據發送到用戶設備，準確模擬現場應用場景。
支持WiFi通訊 導出數據更方便
CANFDDTU-400EWGR支持WiFi通訊，通過WiFi可輕松實現數據的導出分析，助力用戶拓展使用場景。

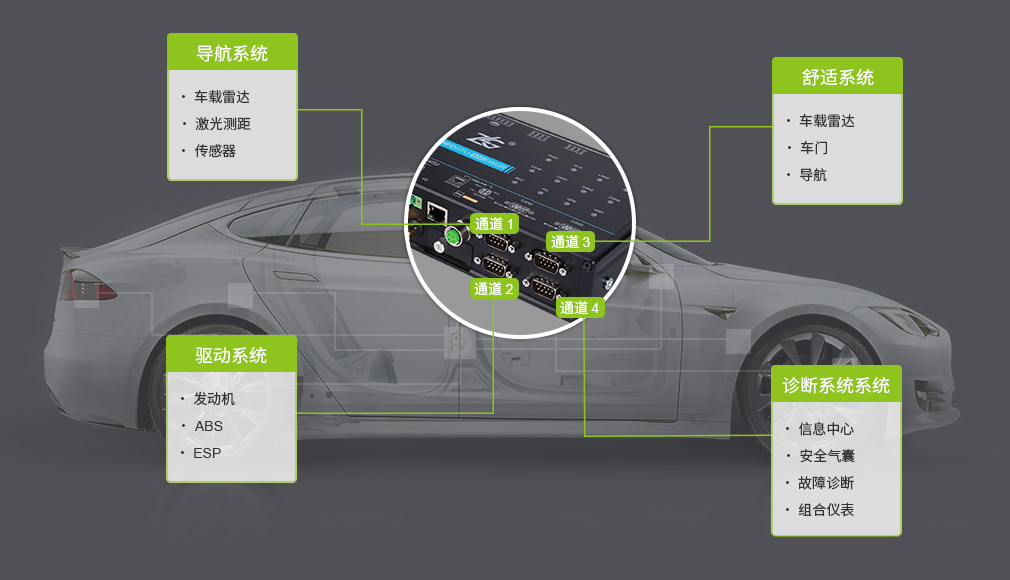

各通道電氣隔離賦能分域記錄
CANFDDTU-400EWGR可同時實現4通道CANFD報文的記錄，針對每個汽車功能域?qū)崿F(xiàn)單通道獨立運行，提高記錄的豐富性。
一鍵觸發標記快速定位故障
CANFDDTU-400EWGR提供觸發按鍵Trigger，可實時標記CANFD報文數據，方便用戶輕松查找定位在SD卡中的記錄文件，進行故障快速定位。

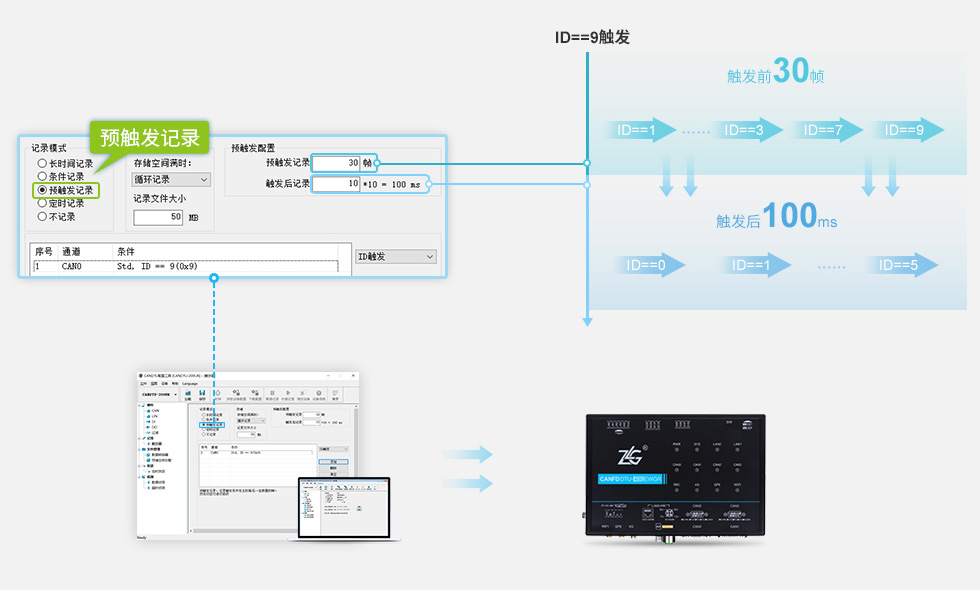

多樣觸發記錄更靈活
觸發器可配置多達5種不同的記錄模式，用戶可根據自己需求任意切換長時間記錄、條件記錄、預觸發記錄、定時記錄和不記錄模式。

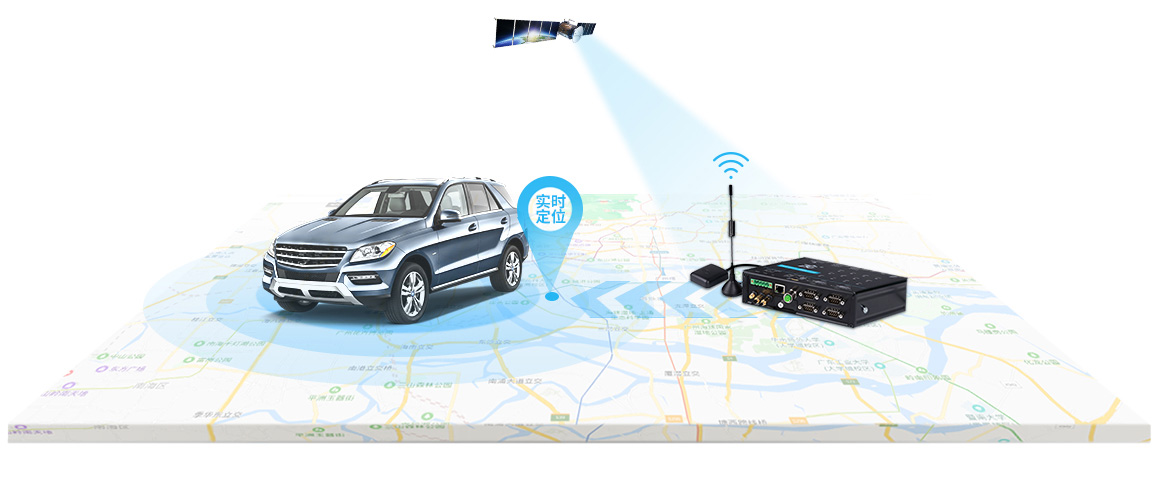

支持北斗/GPS定位可實時優化軌跡算法
帶有特色的北斗/GPS定位功能，可以實時記錄設備位置信息并上傳到指定服務器。方便用戶在需要設備數據時，快速定位設備，進行算法數據分析優化。

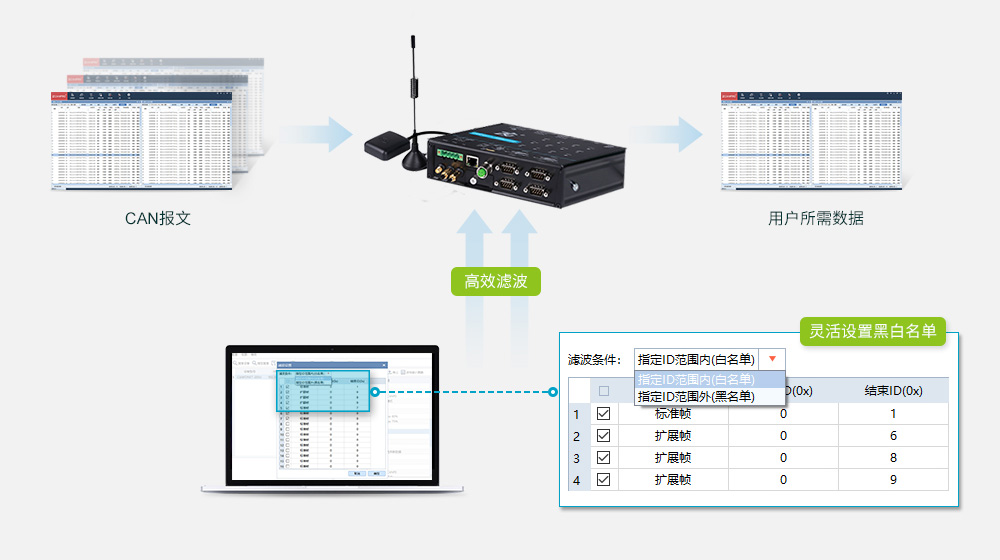

黑白名單模式有效減輕負載
配置工具支持每通道多達64條過濾規則，根據id進行過濾配置。同時可添加黑白名單進行記錄，支持通道獨立使能濾波器以及濾波模式。

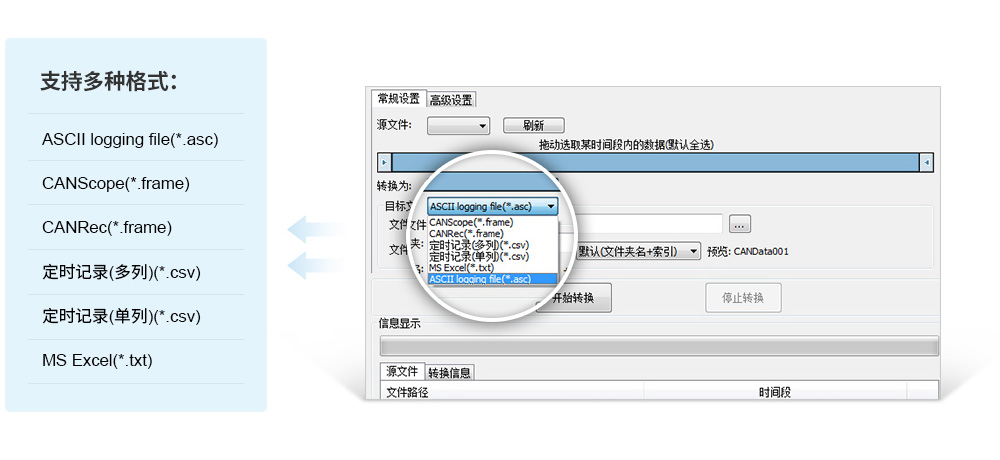

支持多種分析軟件格式
CANDTU配置軟件可以更真實、更客觀、更全面地記錄汽車數據，同時可將記錄數據轉換為各種用戶常用的軟件格式，方便用戶使用CANoe、CANScope對數據進行離線分析和評估。

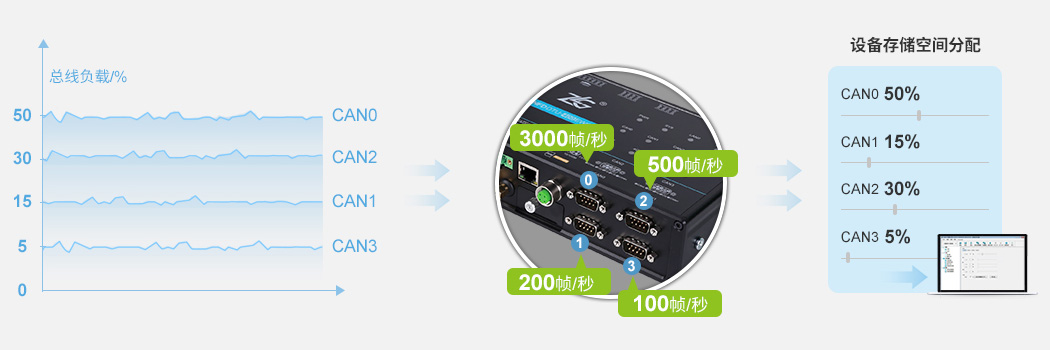

更均衡、更自由的存儲
用戶可以根據自己的需求，自由地為每一個有效的記錄通道分配存儲空間，提高存儲空間利用率。
嚴格測試，穩定可靠
經過嚴格的抗震動測試和惡劣的工業現場測試，可輕松穩定地完成車輛、船舶、電梯、風力發電機、工程機械、煤礦等應用現場的報文記錄和現場監控。穩定可靠的性能，將是您的理想選擇！
功能特點
通道CAN數字信號記錄通道；
4路獨立的LIN通道；
2路數字輸出，2路數字輸入；
1路車載以太網，方便車載以太網測試；
CANFDDTU-400EWGR帶1路4G與1路北斗/GPS定位，可對接云平臺；
配置完成后，獨立運行，默認配置32GB SD卡，最高可達128GB存儲容量，用戶可自行更換存儲卡，4通道可同時工作存儲；
CAN接口類型：高速CANFD；
記錄報文時，能手動觸發設備做時間標記，方便事后分析；
記錄報文時，可按照用戶需求設置過濾條件，濾除無關報文；
報文記錄，支持存儲卡滾動記錄或記滿停止兩種模式；
記錄報文支持全部存儲、條件存儲、預觸發存儲、定時存儲（可設置定時時間）；
文件導出可設置文件大小、按ID排序等功能；
支持外部觸發記錄（如汽車鑰匙點火，觸發記錄儀器啟動，開始記錄工作，熄火后儀器停止工作）；
內部時鐘，帶RTC紐扣電池，連接上位機后可進行時間設置；
1通道以太網接口，可對設備進行配置；
存儲的數據格式可導出CSV、ASC、Frame格式數據，以便CANoe、CANScope分析；
供電電壓：9-48VDC（直流供電采用工業插座，保證穩固），可使用車載電源供電；
工作溫度: -40℃~+85℃；
堅固耐摔，符合汽車測試要求。

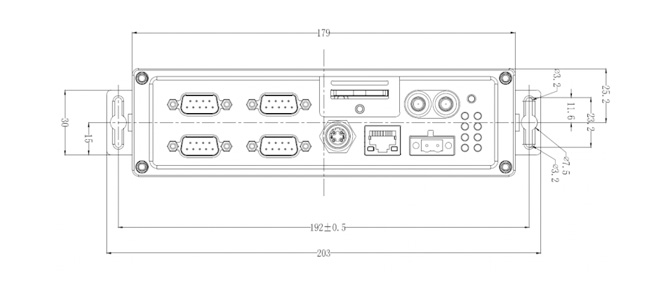

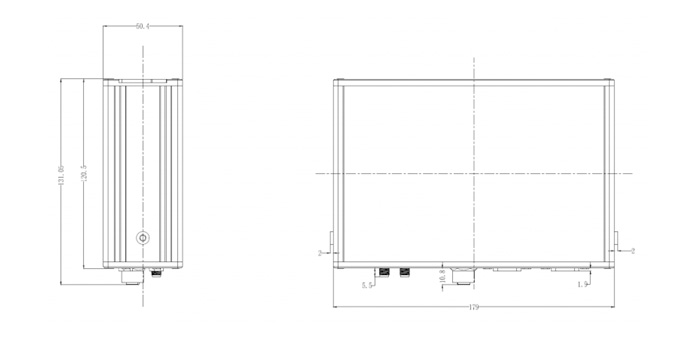

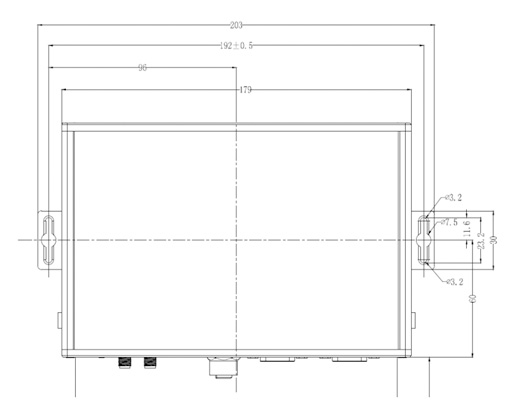

尺寸圖
配件清單
配件清單僅供參考，請以實物為準
| 序號 | 名稱 | 數量 | 單位 | 備注 |
|---|---|---|---|---|
| 1 | CANFDDTU-400EWGR設備 | 1 | 臺 | |
| 2 | M12插頭 | 1 | 個 | |
| 3 | 電源適配器 | 1 | 個 | |
| 4 | DC電源線 | 1 | 條 | |
| 5 | 安裝掛件 | 2 | 個 | |
| 6 | 以太網通訊線纜 | 1 | 條 | |
| 7 | 4G天線 | 1 | 根 | |
| 8 | WIFI天線 | 1 | 根 | |
| 9 | GPS天線 | 1 | 根 | |
| 10 | 售后服務指南 | 1 | 個 | |
| 11 | 合格證 | 1 | 個 | |
| 12 | DB9-OPEN5 | 4 | 個 | |
| 13 | 5.08端子5P | 1 | 個 | |
| 14 | 3.81端子6P | 1 | 個 | |
| 15 | 3.81端子6P | 2 | 個 |
