飛針在線測試機
● 只需按照制作流程進行，即可在短時間內完成全面考慮元件高度的測試程序
● 手臂干擾自動運算(配合UA1780使用)
● 配備超耐磨探針，測試次數10倍化，無需專用工具即可簡單更換
● 檢測電氣元件的疑似接觸，實現工序的檢出率提升
● 合成元件的分離測試及隔離
● 用對元件無損的0.2V以下的電壓進行測量
通過電氣性能測試驗證貼裝的準確性
電氣測試的結果必定有測量值。
把不可見的電氣特性等可視化，確認是否符合設計要求，以數值來保證出貨狀態。

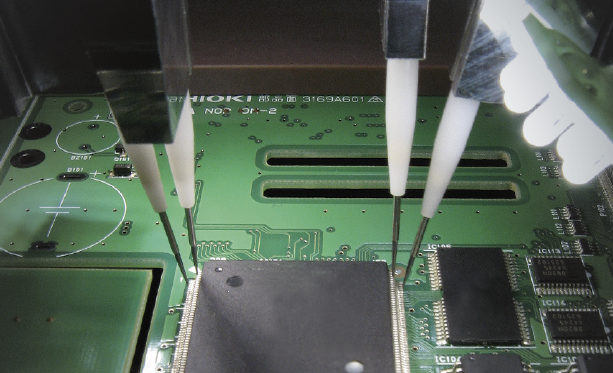

在貼裝基板的測試現場一定會配備手持式萬用表（DMM）。飛針測試機不僅僅是測量不明常數的芯片數值，而且通過小間距測點的接觸，可以自動進行IC引腳間的焊錫狀態、BGA復雜點位間的確認等?看不到的部位的檢測?。
飛針測試機是在生產車間用來檢測基板是否正確貼裝的，同時也是可實現低成本少工序進行電氣測試的檢測設備。

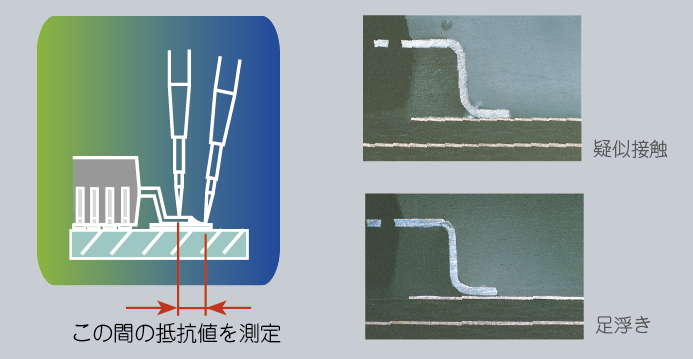

切實檢測引腳的空焊和虛焊
引腳的空焊和虛焊是在基板生產工序中最容易避過各種測試流到市場的不良。
引腳的空焊不良通過實動測試、功能測試以及現有的外觀檢查的方式，大部分都可能檢測出來。
但是對于外觀無法識別的虛焊不良的話，只能使用HIOKI獨有的電阻測試技術來檢測了。
通過4端子測試方法（開爾文方式）精確測量引腳與焊盤間的電阻值，確切的判別良品與虛焊時電阻值的差異。
精于GerberData的測點優先理念
簡單地程序制作 ≠ 簡單地生產測試 這句話對一半錯一半。 在離散編輯的時代可能說得通，但現在FA1240所追求的是「簡單地-正確地-制作測試程序」。
讓測試機動作的程序與可做出貨檢測用的程序之間的差異化越小，（依程序調試時間）產線停線時間就越短，就可使產品安心出貨。
「迅速地」制作「可用的」測試程序，是GerberData與MountData共同配合的結果。
數據制作軟件 FIT-LINE UA1780

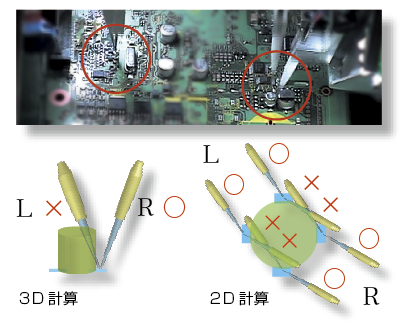

不會碰撞元件的自動下針測試
這是只需按照工作流程圖指引，即可一路完成測試程序制作的系統。 這是不僅平?？梢院唵蔚剡M(jìn)行數據制作，后續跟進人員在看過后也可把握進度的簡單系統。

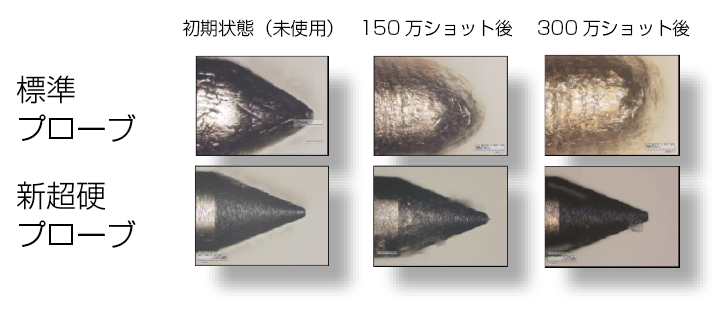

新型超硬探針
新型超硬探針即使經過300萬次的測試，針尖也無磨損。
減少了探針的更換作業，同時對小測點的測試性能提升也縮短了測試時間。
針尖磨損是導致探針打滑的主要原因，不僅導致Onepass率低下，嚴重時還會對測試基板造成損傷。所以探針質量也是評估測試設備性能的一個重要的項目。
產品規格
FA1240-61 | FA1240-63 | |
手臂數量 | 4手臂 (L, ML, MR, R) | |
測試步數 | 40,000步 (最大) | |
測定範囲 | 電阻：400μΩ?40ＭΩ | |
測試速度 | 0.025s/step? | 0.025s/step? |
定位精度 | 各手臂±100 μm以內 (X-Y各方向) | |
移動重復精度 | ±50 μm以內 (測試點位置) | |
最小測試針間距 | 0.15 mm | 0.15 mm |
測試可能尺寸 | 510W × 460D mm | 400W × 330D mm |
電源 | AC200 V (單相) 50/60 Hz, | AC200 V (單相) 50/60 Hz, |
尺寸?重量 | 1406W × 1300H × 1380D mm, 1150 kg | 1266W × 1369H × 1425D mm, 1050 kg |
