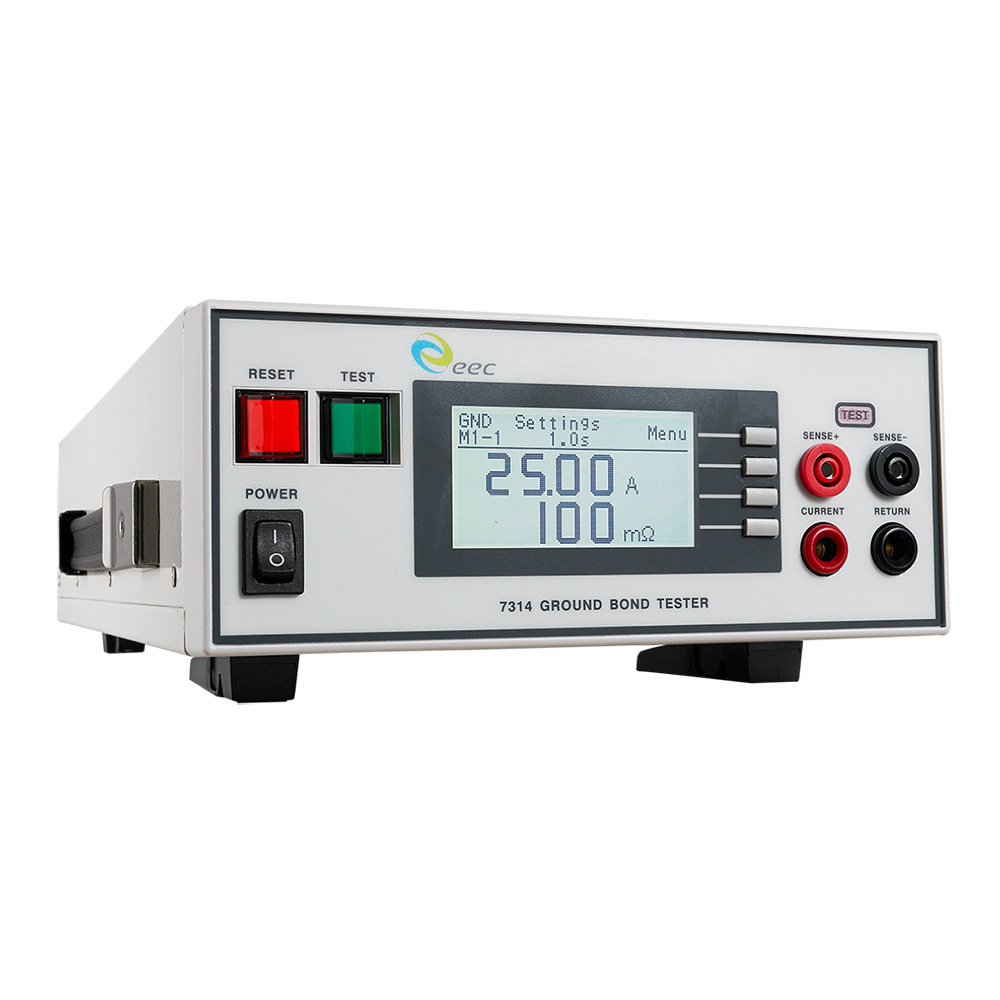

7314 產品介紹
寬廣可調交流輸出，電力系統安全保障
7300系列為桌面式接地阻抗測試儀，寬廣的可調電流輸出范圍符合所有的安規規范，達到IEC、UL、CSA、TUV等國際認證機構的測試標準。7300系列還可鏈接EST-300系列，組成完整自動化安規測試。
簡潔易懂的操作接口，學習容易、上手快速；大尺寸128 x 64 LCD 顯示器，可完整呈現測試結果，提高判讀效率；接地阻抗測試項目，符合IEC、UL、CSA、TUV 等國際認證機構的測試標準。
7314 產品特點
搭配7100 系列耐壓 / 絕緣測試器，可同時進行耐壓及接地測試，縮短測試時間
自動扣除測試線路阻抗 (Auto Offset) ，確保測試結果的準確性
開機智能檢測功能，自動確認儀器輸出正常，確保測試的可靠度
校正及預警時間設定功能，提醒用戶定期校正，確保測試質量
鍵盤鎖定 (Key Lock) 功能，保護記憶組數據，避免誤觸按鍵所造成的危害
全系列內建特殊的線性恒流輸出放大線路
大型128×64 Graphic LCD 顯示器(7316,7315,7314 model)
7315單機可與7100series(HYPOT III)耐壓/絕緣阻抗測試器連結，符合標準19英吋儀器架
內建10組程序記憶、每一組3個測試步驟可進行程序記憶步驟的連結測試
開機自我檢測功能的測試，可于測試前進行判定各項測試功能是否正常
測試線路阻抗自我歸零校整功能，確保測試結果的準確性
前面板軟件輸入校正
時間與日期的設定，可設定校正時間及預警時間提醒使用者
內建PLC Remote遙控界面
鍵盤鎖定功能
安全鎖定功能
臺灣華儀7314 產品功能

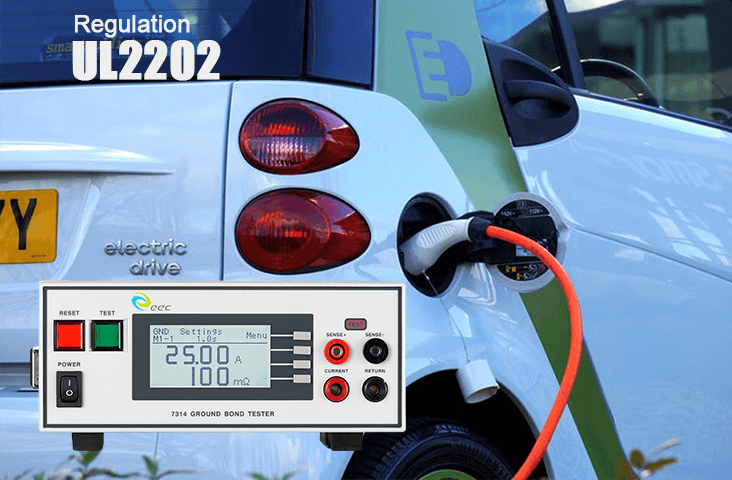

具備60A高電流輸出可符合UL2202規范（電動車充電系統設備）。

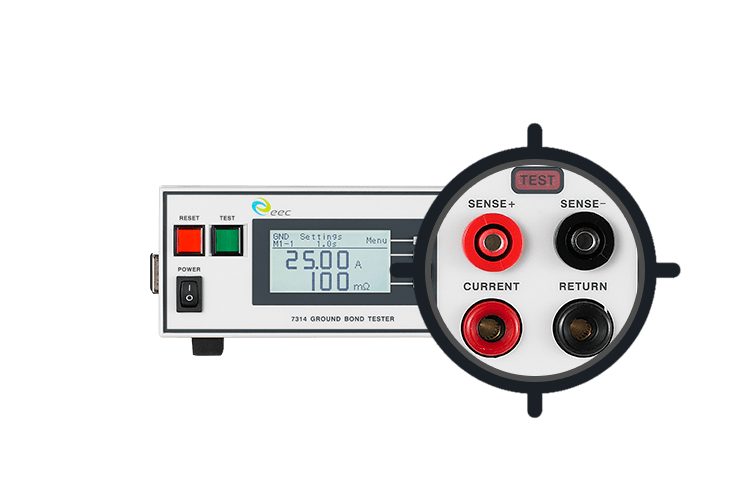

四線測量使用額外兩條接線來消除夾具電阻的影響，并結合自動偏移調整功能（Auto Offset）來提高測試精度。

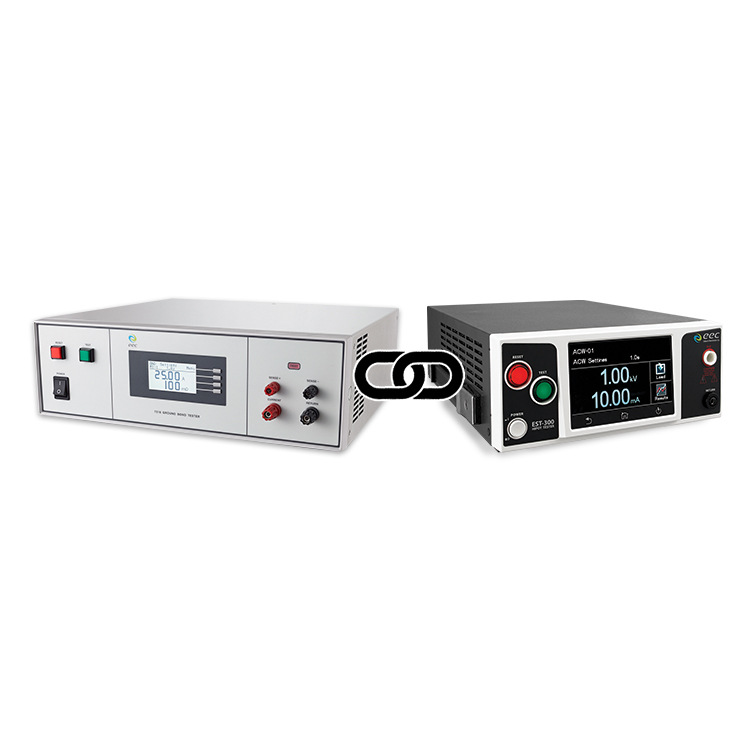

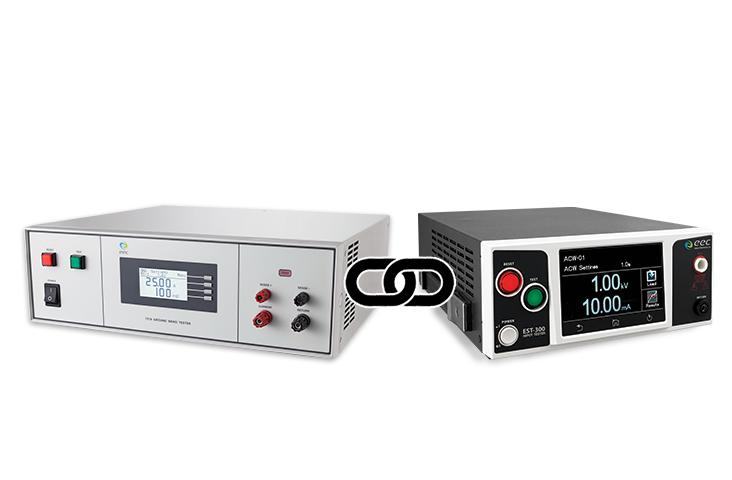

可連接EST-300系列耐壓測試器，提供更完整安規解決方案。

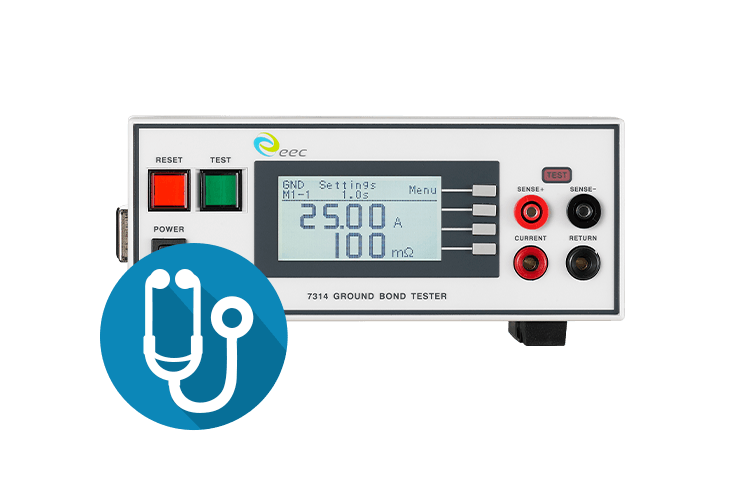

配備FailCHEK功能，智能自我診斷儀器狀態，確保儀器正常運行。
型號 | 7314 | 7316 | |
輸入電源 | |||
電壓 ( 交流 ) | 115/230V ± 15% Auto Range | ||
頻率 | 50/60Hz ± 5% | ||
接地阻抗測試 | |||
額定輸出 ( 交流 ) | 40A/8V max. | 60A/12V max. | |
輸出電壓 | 8V | 12V | |
電流量測范圍 | 1.00-40.00A | 1.00-60.00A | |
電流分辨率 | 0.01A | ||
電流精確度 | ±(3% of reading + 3 counts) | ||
線材阻抗歸零調整范圍 | 0-100mΩ | ||
線材阻抗歸零調整分辨率 | 1mΩ | ||
線材阻抗歸零調整精確度 | ±(2% of setting + 2 counts) | ||
阻抗量測范圍 | 0-600mΩ | ||
分辨率 | 1mΩ | ||
阻抗精確度 | 0-600mΩ輸出 1.00-5.99A內 | ±(3% of reading +3 counts) | |
0-600mΩ輸出 6.00-10.00A內 | ±(2% of reading + 2 counts) | - | |
0-600mΩ輸出 6.00-15.00A內 | - | ±(2% of reading + 2 counts) | |
0-200mΩ輸出 10.01-30.00A內 | ±(2% of reading + 2 counts) | - | |
0-300mΩ輸出 15.01-30.00A內 | - | ±(2% of reading + 2 counts) | |
0-150mΩ輸出 30.01-60.00A內 | ±(2% of reading + 2 counts) | ||
測試時間 | 0, 0.5-999.9s (0 = continuous) | ||
時間分辨率 | 0.1s | ||
時間精確度 | ±(0.1% of setting + 0.05s) | ||
一般規格 | |||
遠程控制輸入訊號 | Test, Reset, Withstand Processing, Memory1, 2, 3, Interlock | ||
遠程控制輸出訊號 | Pass, Fail, Processing, Reset-Out, Start-Out | ||
記憶組 | 10 memories, 3 steps/memory | ||
顯示器 | 128 x 64 Graphic LCD | ||
自我檢測 | Build-in software driven verification menu to test fault detection circuits | ||
操作溫度 / 儲存溫度 / 濕度 | 0 to 40°C/-40 to 75°C/20 to 80%RH | ||
尺寸 ( 寬 x 高 x 深 ), mm | 215 x 89 x 430 | 430 x 133 x 400 | |
重量 | 14kg | 20kg | |
