Fluke 120B 系列 ScopeMeter? 工業用手持式示波表Fluke 120B主要特性120B 系列工業用 ScopeMeter 測試工具擁有創新功能，專門設計以幫助技術人員更快的進行故障排除并獲得所需的信息，從而保證系統正常運行。無需進行手動測量調整即可通過 Connect-and-View? 觸發和設置技術顯示波形，并通過 Fluke IntellaSe
咨詢電話：400-838-1718
120B 系列工業用 ScopeMeter 測試工具擁有創新功能，專門設計以幫助技術人員更快的進行故障排除并獲得所需的信息，從而保證系統正常運行。無需進行手動測量調整即可通過 Connect-and-View? 觸發和設置技術顯示波形，并通過 Fluke IntellaSet? 技術自動顯示相關測量數值。這款示波表能夠通過 Recorder Event Detect 功能捕捉并記錄難以發現的間歇性事件，方便技術人員查看和分析。
雙輸入數字示波表和萬用表
40 MHz 或 20 MHz 示波表頻寬
兩個 5,000 數位的真有效值數字萬用表
Connect-and-View? 觸發實現簡單易用，無需手動操作
IntellaSet? 技術能夠根據測定信號自動智能地調整數值讀出
雙路輸入波形和儀表讀數記錄器，可以對長時間數據進行趨勢分析
Recorder Event Detect 可捕捉高達 4 kHz 重復波形上捉摸不定的間歇性信號
示波表帶屏蔽測試引線，可進行電阻和通斷性測量
電阻、通斷性、二極管和電容計測量
功率測量（W、VA、VAR、PF、DPF、Hz）
電壓、電流和電力諧波
通過 BusHealth 物理層測試檢查工業網絡是否達到規定的參考水平
保存或調用數據和儀器設置
可根據測試順序保存儀器設置，用于日常維護或常用的測試流程
外部光隔離 USB 接口，用于傳輸、存檔和分析示波表或儀表數據
連接內置 USB 端口的可選 WiFi 適配器，可將信息無線傳輸至 PC、筆記本電腦或 Fluke Connect? 移動應用程序*
Windows? 版 FlukeView? ScopeMeter? 軟件
采用堅固耐用的設計，符合 EN/IEC60529 規定的 3g 防振、30g 抗震和 IP51 額定防護等級要求
工業安全等級：CAT IV 600 V 安全級別
鋰離子充電電池，可連續工作七小時（充電時間為四小時）
簡化測試，機電故障排除更深入、更迅速
ScopeMeter? 120B 系列是一款外形緊湊、堅固耐用的示波表，適用于工業電氣和機電設備故障排除及維護應用。此測試工具集示波表、萬用表和高速記錄器于一身，使用非常簡便。ScopeMeter 120B 系列同時還兼容 Fluke Connect? 移動應用程序和 FlukeView?，通過 ScopeMeter 軟件能夠進行深入合作、數據分析并存檔關鍵測試信息。
Connect-and-View? 觸發可實現瞬時、穩定的顯示
示波表用戶深知觸發何等困難。如果使用錯誤的設置，則可能導致波形捕獲不穩定，有時甚至可能導致錯誤的測量數據。福祿克獨特的 Connect-and-View? 觸發技術能夠識別信號特征，并自動設置正確觸發，從而提供穩定、可靠且可重復的顯示。Connect-and-View? 觸發經專門設計，幾乎適用于任何信號，包括電動驅動和控制信號 - 無需調整參數，甚至無需觸控按鈕。即使是對多個測試點進行快速、連續的測量，也能立即識別信號的變化并自動調整設置，從而提供穩定的顯示。
IntellaSet?/自動讀數
通過 Fluke IntellaSet? 技術的自動讀數功能采用專用算法能夠智能分析測量波形，并在屏幕上自動顯示恰當的測量數值，與以往相比，您可以更加輕松地獲取所需數據。例如，當測量波形為線路電壓信號，將自動顯示 Vrms 和 Hz 讀數，但如果測量波形為方波，則將自動顯示 V 峰峰值和 Hz 讀數。通過 IntellaSet? 技術和 Connect-and-View? 自動觸發，您不僅能夠獲取正確的波形，同時還能得到恰當的讀數。整個過程均無需觸控按鈕。
利用 Fluke Connect-and-View? 和 IntellaSet? 技術，您可以快速訪問所需的數據。

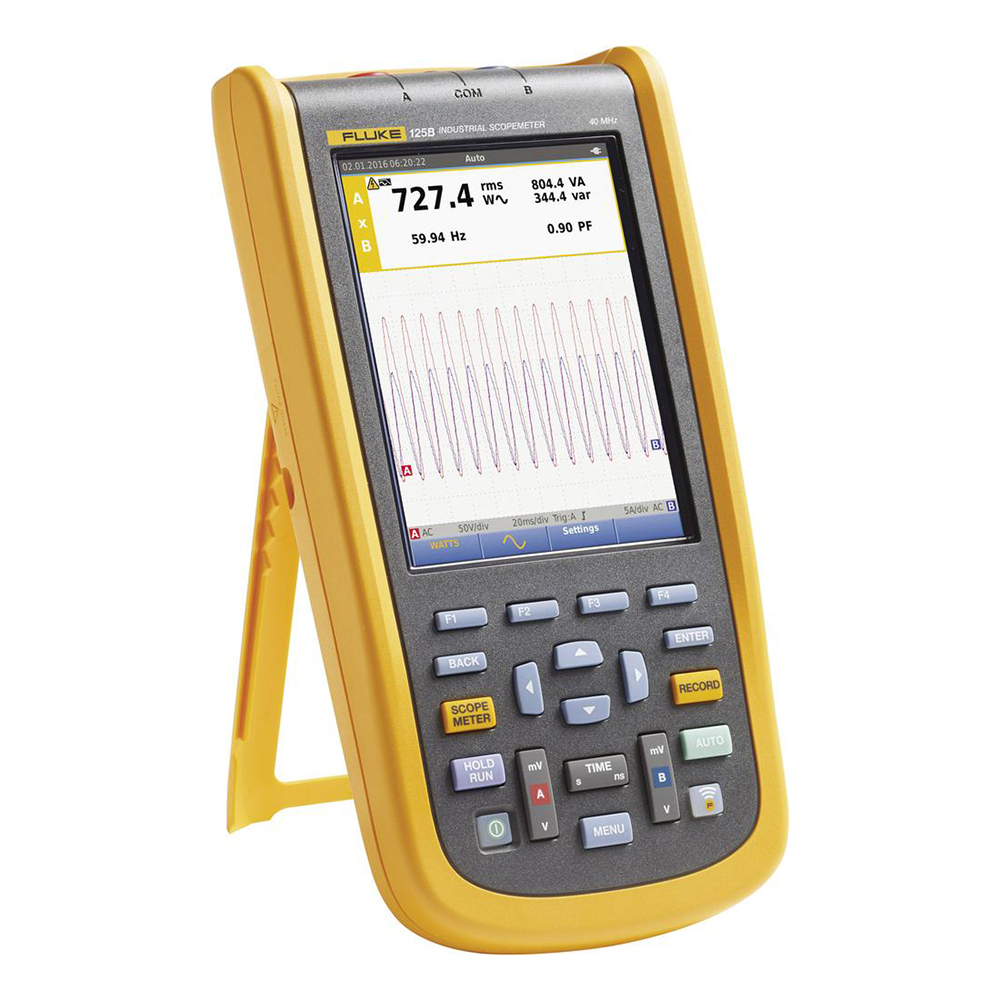

工業設備的正常運行需要可靠的電源，通過雙路輸入能夠獲取關鍵的功率測量值。
對于單相或三相平衡系統，工業用 ScopeMeter? 120B 系列的雙路輸入能夠測量 A 通道的 ac+dc rms 電壓和 B 通道的 ac+dc rms 電流。隨后，Fluke 125B 將進行計算；頻率、相位角、有功功率 (kW)、無功功率（VA 或 var）、功率因子 (PF) 或位移功率因數 (DPF)，同時，對于三相系統中所有相位具有相同電壓和電流時，還能夠計算三相系統的功率值。這均可應用于平衡系統和電阻負載。
輕松獲取關鍵電源特征以檢驗系統電源。
諧波測量
諧波是電壓、電流或功率正弦波的周期性畸變。配電系統的諧波通常由非線性負載引起，例如開關式直流電源和可調速電機驅動。諧波可導致變壓器、導體和電機過熱。在諧波功能中，測試工具最多可測量第 51 次基波。同時還可對直流分量、THD（總諧波失真）和 K 因子等相關數據進行測量，從而全面了解健康負載的電氣狀態。
帶光標的諧波譜概覽可測量相對于基波的失真百分比。
使用綜合記錄模式輕松診斷間歇性故障
難查找的故障是那些偶爾發生的故障 - 間歇性事件。這些間歇性故障可能是由連接不當、灰塵、污垢、腐蝕、斷線或破損的接頭引起的。線路中斷、弧垂或電機啟動和關閉等其它因素也會引發間歇性事件，進而導致設備關閉。當發生上述情況時，您可能無法正好在現場發現。但是，通過 Fluke ScopeMeter? 測試工具可輕松發現這些故障。您可以標繪出峰值測量值的最小值和最大值，或者記錄波形軌跡。同時，通過可擴展的微型 SD 存儲卡可記錄長達 14 天的運行情況。該記錄器還配備了 Recorder Event Detect，因而功能更為強大，與以往相比，檢測和記錄間歇性故障也更為容易。您只需設置儀表讀數或示波表軌跡的闕值，即可將偏差標記為獨特事件。您無需檢索大量數據即可輕松查明故障，并可快速地從一個標記的事件進入下一個，同時還可訪問完整的數據集。
快速顯示記錄的事件，從而查明并解決間歇性故障。
Industrial BusHealth Test 可確定工業總線的電信號質量
BusHealth Test 可分析工業總線或網絡的電信號，并對所有相關參數給出清晰的“優”、“弱”或“不良”指示標志，并顯示在實際測量值旁邊。根據所選的總線類型（CAN-總線、Profi-總線、Foundation 現場總線和 RS-232 等），將測量值與標準值進行對比，或者，如果對公差有不同要求，則可設置獨特的參考值。當電信號通過網絡時，Fluke 125B 可檢驗電信號的質量，無需查看數據內容。此外，125B 檢查信號電平和速度、過渡時間和失真，并將這些與適當標準進行對比，幫助您發現錯誤，例如線路連接不當、接觸不良、接地錯誤或端接器不正確。
快速了解工業現場總線信號物理層的模擬特點。
一根測試引線可測量多個電氣參數
只用一組屏蔽測試引線即可完成高頻波形、儀表、電容和電阻測量，同時還可進行通斷性檢查。無需浪費時間尋找或更換引線。
除顯示波形外，單一測試工具還可測量伏特、歐姆、安培或電容。
Windows? 版 FlukeView? ScopeMeter? 軟件
將 ScopeMeter 120B 與 FlukeView? 軟件配合使用，實現更多功能：
將設備的彩色截屏保存到 PC 上
將截屏附在您的報告和文檔中
通過 ScopeMeter 測試工具捕獲波形數據，并將其保存到您的 PC 上
創建并存檔波形參考，以便輕松進行對比
將波形數據復制到電子表格中，以方便您進行詳細分析
使用光標進行參數測量
將用戶注釋添加至儀器設置中，并發送至設備以供操作員參考和用作操作說明
注：部分功能僅限于特定 ScopeMeter 測試工具型號

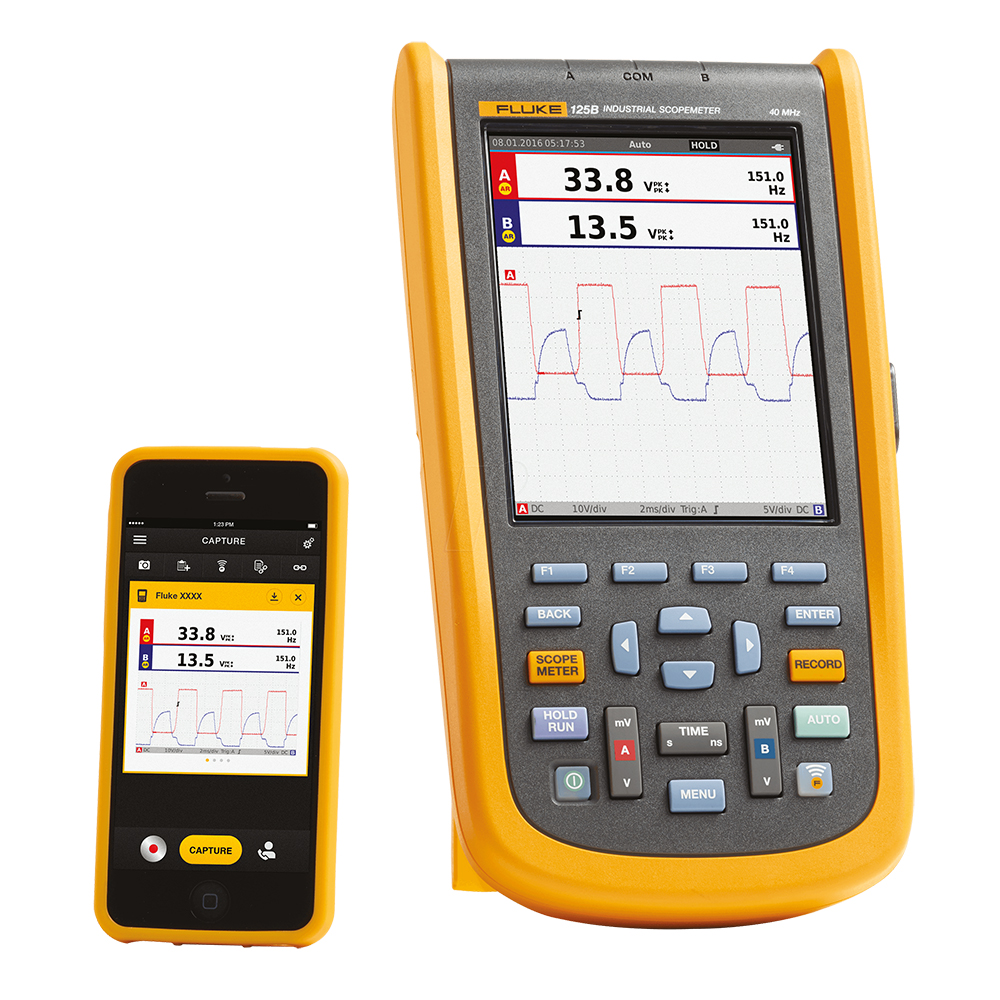

? Fluke Connect 移動應用程序兼容性
對自動化工業機械進行故障排除比以往任何時候都更為困難。僅僅知道測試部位遠遠不夠，您還需要了解應注意哪些方面 - 如果沒有基線測量數據或無法請教相關領域的專家，這一點將尤為困難。Fluke Connect? Assets 無線軟件系統和無線測試工具可提供易于解讀和共享的精確設備記錄和維護數據，幫助技術人大大降低維護成本，并增加設備的正常運行時間。通過比較和對比測試點測量數據和趨勢，您可以更全面地了解一段時間內的信號特點和變化。同時，通過將維護數據存儲在 Fluke Cloud?，您的團隊成員可以在所需的任意時間和地點進行訪問，這樣您在現場便可獲得建議或批準，較以往更快地讓系統重新恢復正常運行。

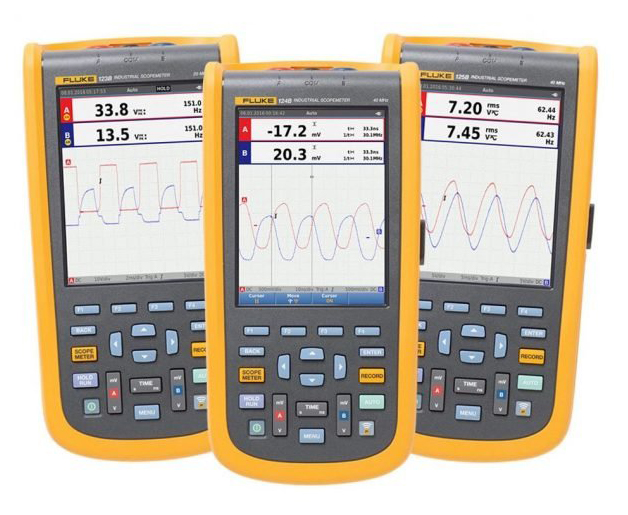

| 產品對比圖 | Fluke 123B | Fluke 124B | Fluke 125B |
| 功能 | |||
| 全功能雙輸入示波表和儀表 | ? | ? | ? |
|---|---|---|---|
| 示波表頻寬 (MHz) | ="20" | ="40" | ="40" |
| 儀表和示波表記錄器 | ? | ? | ? |
| 示波表光標測量 | ? | ? | |
| 電源和諧波測量 | ? | ||
| BusHealth | ? | ||

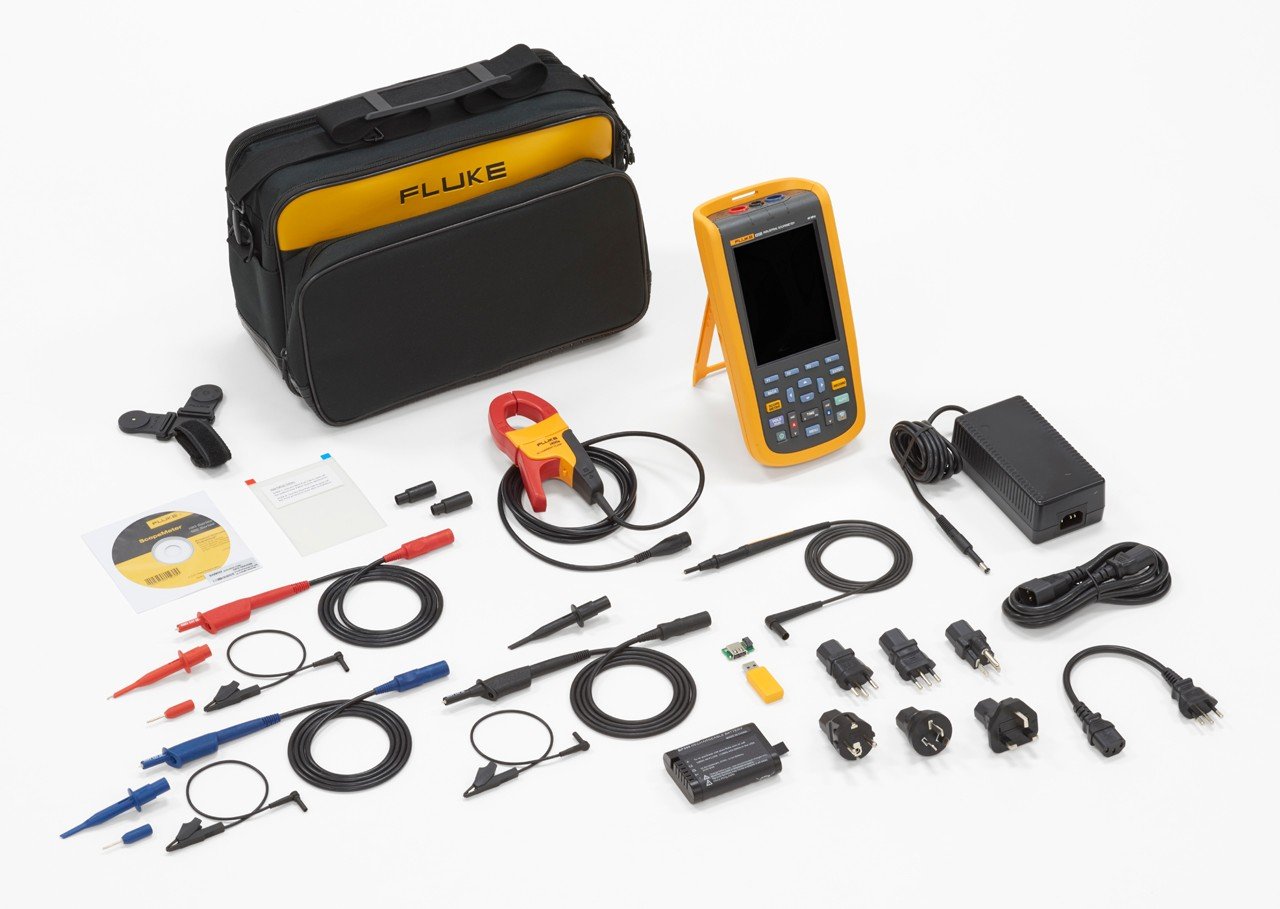

| 包括附件 | |||
| 10:1 電壓探針 | ? | ? | |
| i400S 交流電流鉗 | ? | ||
測試導線CatIV，750 Vrms 最大電壓。CatIV，750 Vrms 最大值 400Hz
| 示波表模式 | ||
| 垂直 | ||
| 頻率響應 - 直流耦合 | 不配備探針和測試導線（帶 BB120） | 123B：直流最大 20 MHz (-3 dB) 124B 和 125B：直流最大 40 MHz (-3 dB) |
| 配備 STL120-IV 1:1 屏蔽測試導線 | DC - 12.5 MHz (-3 dB)/DC - 20 MHz (-6 dB) | |
| 配備 VP41 10:1 探針 | 123B：直流最大 20MHz (-3 dB) 124B 和 125B：直流最大 40 MHz (-3 dB) | |
| 頻率響應 - 交流耦合（如果翻倒） | 不配備探針和測試導線 | <10 Hz (-3 dB) |
| 配備 STL120-IV 1:1 屏蔽測試導線 | <10 Hz (-3 dB) | |
| 配備 VP41 10:1 探針 | <10 Hz (-3 dB) | |
| 上升時間，不含探頭， | 123B<17.5 ns 124B 和 125B<8.75 ns | |
| 輸入阻抗 | 不配備探針和測試導線 | 1 MΩ//20 pF |
| 配備 BB120 | 1 MΩ//24 pF | |
| 配備 STL120-IV 1:1 屏蔽測試導線 | 1 MΩ//230 pF | |
| 配備 VP41 10:1 探針 | 5 MΩ//15.5 pF | |
| 靈敏度 | 5 mV 至 200 V/div | |
| 模擬帶寬限制器 | 10 kHz | |
| 顯示模式 | A、-A、B、-B | |
| 最大輸入電壓 A 和 B | 直接輸入，配備測試導線，或配備 VP41 探針 | 600 Vrms |
| 配備 BB120 | 600 Vrms | |
| 任意端子和接地之間的最高空載電壓 | 600 Vrms | |
| 水平 | ||
| 示波表模式 | 標準、單一、轉動 | |
| 范圍（標準） | 等效采樣 | 123B： 20 ns 至 500 ns/div， |
| 124B 和 125B：10 ns 至 500 ns/div | ||
| 實時采樣 | 1 μs 至 5 s/div | |
| 單一（實時） | 1 μs 至 5 s/div | |
| 轉動（實時） | 1 s 至 60 s/div | |
| 采樣率（雙通道同時采樣） | 等效采樣（重復信號） | 高達 4 GS/s |
| 實時采樣 1 μs 至 60 s/div | 40 MS/s | |
| 觸發 | ||
| 屏幕更新 | 自動運行，觸發 | |
| 數據源 | A，B | |
| A 和 B 靈敏度 | @ DC - 5 MHz | 0.5 div 或 5 mV |
| @ 40 MHz | 123B： 4 div | |
| 124B 和 125B：1.5 格 | ||
| @ 60 MHz | 123B： N/A | |
| 124B 和 125B：4 格 | ||
| 斜率 | 正值，負值 | |
| 高級示波表功能 | ||
| 顯示模式 | 正常 | 捕獲長達 25 ns 的脈沖波干擾，顯示類似模擬信號的連續波形 |
| 平滑 | 抑制波形噪聲 | |
| 脈沖波干擾捕獲關閉 | 不捕獲采樣間的脈沖波干擾 | |
| 包絡 | 記錄并顯示一段時間內的波形最小值和最大值 | |
| 自動設置 (Connect-and-View?) | 全自動連續調節幅值、時基、觸發電平、觸發間隔和延遲觸發。用戶通過調整幅值、時基或觸發電平可進行手動超控。 | |
不確定度 +1%。屏幕上必須可以顯示多個波形周期。
| 雙輸入儀表 | ||
| 當溫度為 18 °C 至 28 °C 時，所有測量值的精度在（讀數的 % + 末位有效數字）之間。 | ||
| 低于 18 °C 或高于 28 °C 時，每每降低或升高 1 °C 加上 0.1x（特定精度）。對于 10:1 探針的電壓測量值，加上探針的 |
| 輸入 A 和輸入 B | ||
| 直流電壓 (VDC) | ||
| 量程 | 500 mV、5 V、50 V、500 V、750 V | |
| 精確度 | ±（0.5% +5 個計數） | |
| 共模抑制比 (CMRR) | >100 dB @ dc，>60 dB @ 50，60 或 400 Hz | |
| 滿刻度讀數 | 5000 計數 | |
| 真有效值電壓（V ac 和 V ac+dc） | ||
| 量程 | 500 mV、5 V、50 V、500 V、750 V | |
| 精確度 量程的 5% - 100%（直流耦合） | DC - 60 Hz (V ac+dc) | ±（1% +10 個計數） |
| 1 Hz - 60 Hz (V ac) | ±（1% +10 個計數） | |
| 精度為量程的 5% - 100%（交流或直流耦合） | 60 Hz 至 20 kHz | ±（2.5% +15 個計數） |
| 直流抑制（僅 VAC） | >50 dB | |
| 共模抑制比 (CMRR) | >100 dB @ dc | |
| >60 dB @ 50，60 或 400 Hz | ||
| 滿刻度讀數 | 5000 計數，讀數與任何信號的波峰因數無關。 | |
| 峰值 | ||
| 模式 | 最大峰值、最小峰值，或峰峰值 | |
| 量程 | 500 mV、5 V、50 V、500 V、2200 V | |
| 精確度 | 最大峰值或最小峰值的精度 | 滿量程的 5% |
| 峰峰值的精度 | 滿量程的 10% | |
| 滿刻度讀數 | 500 計數 | |
| 頻率 (Hz) | ||
| 量程 | 123B： 1 Hz、10 Hz、100 Hz、1 kHz、10 kHz、100 kHz、1 MHz、10 MHz 和 50 MHz | |
| 124B 和 125B：1 Hz、10 Hz、100 Hz、1 kHz、10 kHz、100 kHz、1 MHz、10 MHz 和 70 MHz | ||
| 頻率范圍 | 連續自動設置中為 15 Hz (1 Hz) 至 50 MHz | |
