| 型號 | 模擬帶寬 | 通道 | 采樣率 | 存儲深度 | 波形刷新率 | 協議解碼種類 | FFT點數 | 測量統計項 | FIR濾波器 |
|---|---|---|---|---|---|---|---|---|---|
| ZDS3024 | 200MHz | 4 | 2G | 250Mpts | >150Kwfms/s | 29種 | 4M | 52種 | 無 |

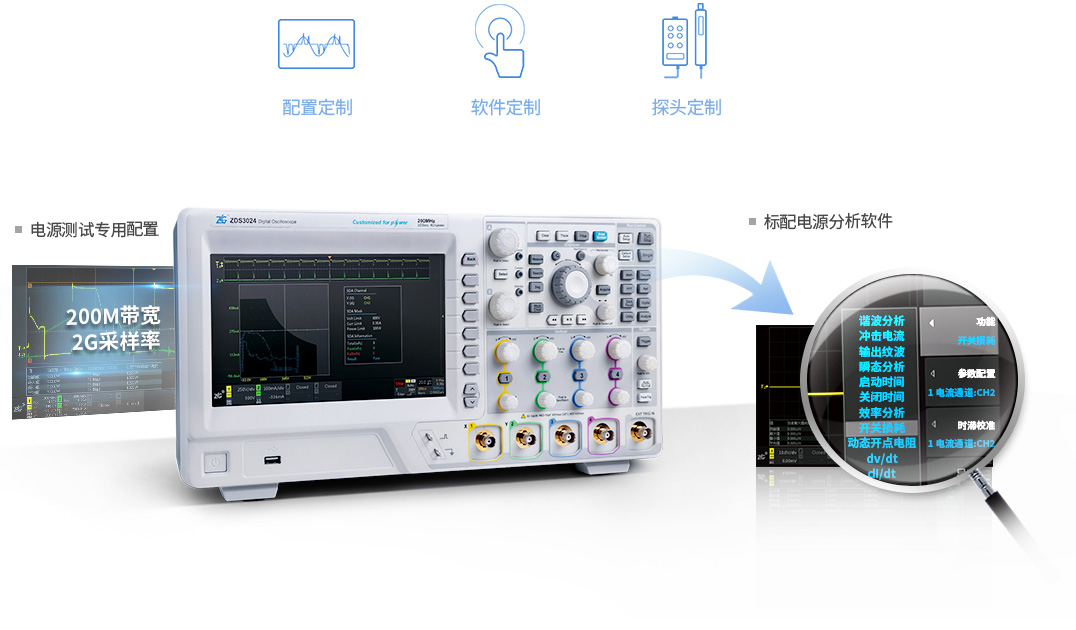

為電源測試而生
示波器作為通用測試儀器，產品設計必須平衡不同行業的需求。電源測試以模擬信號為主，很少測數字信號。為了解決通用示波器測量電源資源冗余的問題，我們?yōu)殡娫垂こ處熈可矶ㄖ屏穗娫礈y(cè)試專用版示波器，將電源行業最常用的200M帶寬、2G采樣率基于較優成本和行業需求進行有效優化。
配置定制：200M帶寬、2G采樣率
通過對國內數十家一線電源公司的走訪，我們得知200M帶寬是整個電源行業的較佳選擇，從儀器測量原理而言， 2G以上的采樣率對于幾百K的開關器件波形相對冗余，因此我們最終以200M帶寬、2G采樣率的最終定制配置，將所有器件的特性基于電源常用測試項目?jī)?yōu)化。

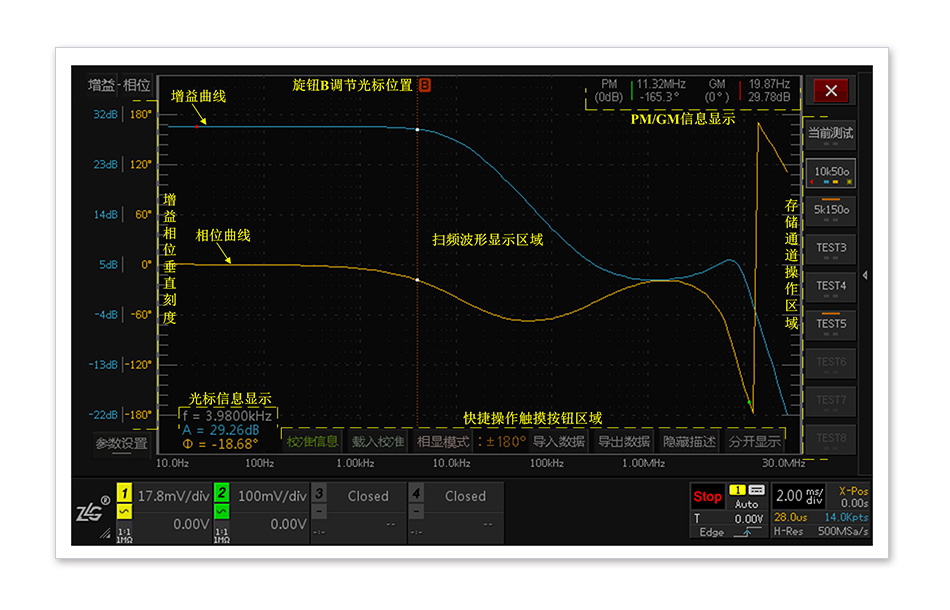

軟件定制：一鍵分析電源環路
可靠性是開關電源設計的核心。雖然工程師希望通過環路分析來判斷開關電源是否穩定,但是昂貴的專業環路分析儀令人望而卻步,很多企業只得放棄了這項測試。致遠電子在示波器上標配了電源環路分析功能，用戶使用示波器可輕松得到電源的環路曲線。

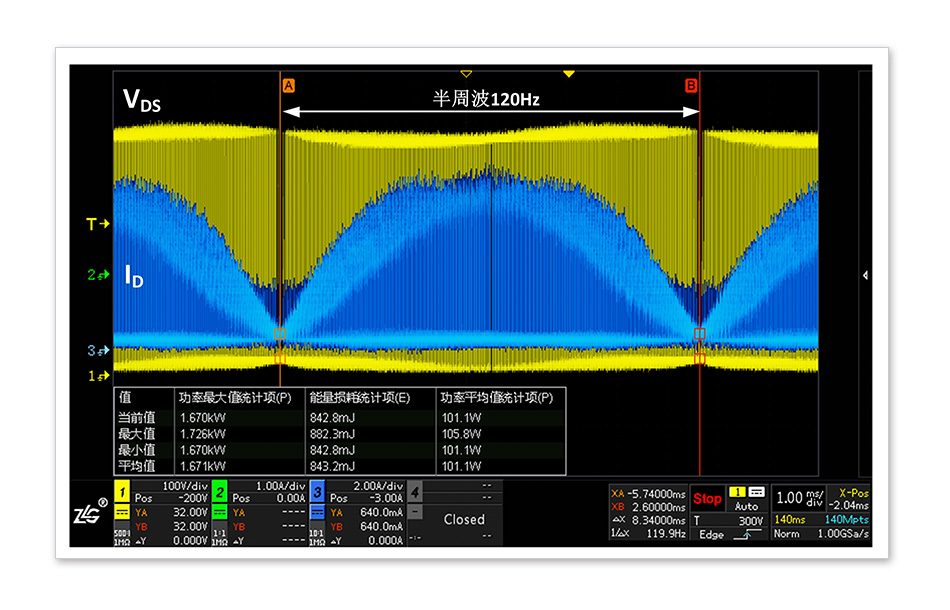

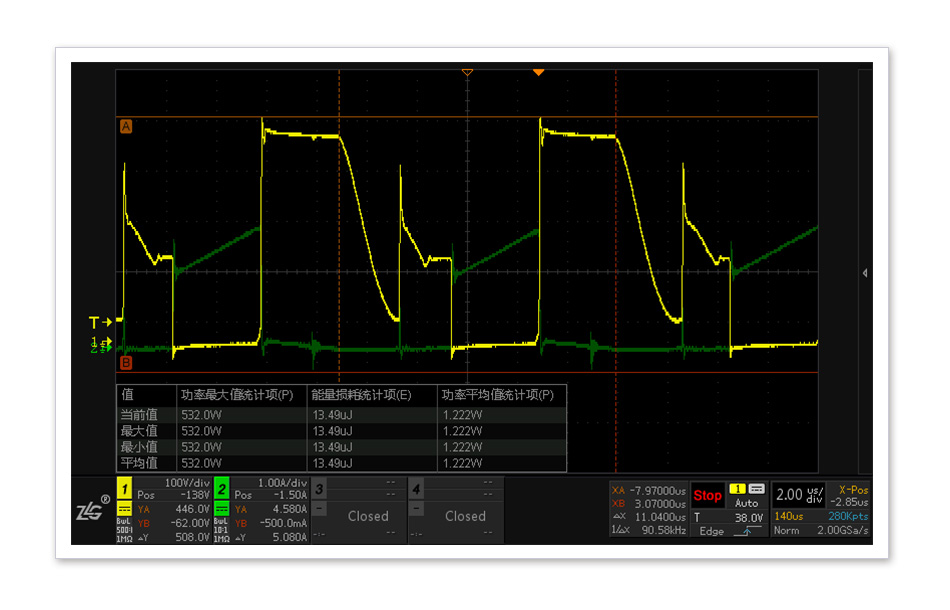

軟件定制：開關損耗一鍵測量
PFC MOS管開關損耗測試是電源調試中的難點，由于不同周期的電壓和電流波形都不相同，功率損耗的準確評估也更依賴長時間高采樣率的波形捕獲，因此存儲深度和功率損耗運算原始點數成為開關損耗準確與否的關鍵。ZDS3024示波器標配250M存儲深度，并通過全硬件加速處理優化，可精準量化開關器件的功率損耗。

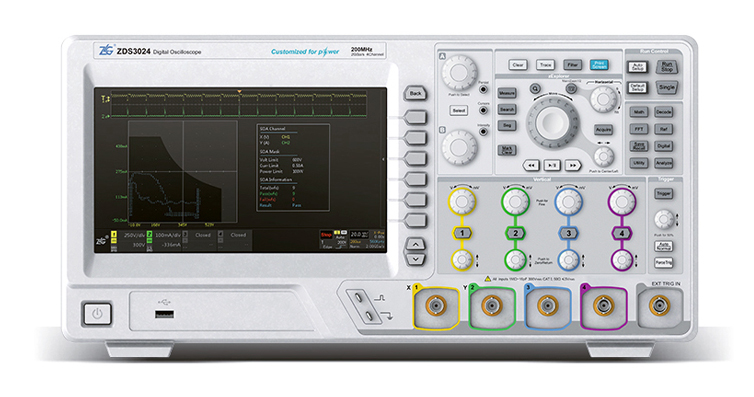

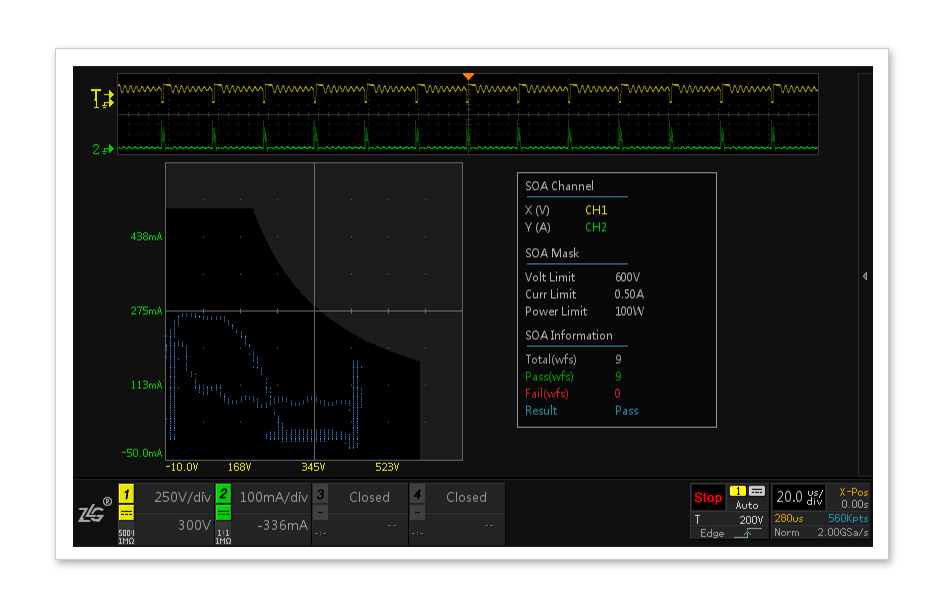

軟件定制：SOA安全工作區測試
開關器件長期承受較大功耗，一但過壓或過流就可能會導致器件損壞甚至爆炸。雖然器件手冊中明確標注了IDM和VDS各項參數，但常規調試手段無法對器件的整個工作周期進行評估。通過ZDS3024定制的SOA安全工作區測量功能，可以準確評估整個工作周期內開關器件的所有狀態，明確給出電源超出安全工作區的異常概率，便于工程師更好的評估電源工作穩定性。

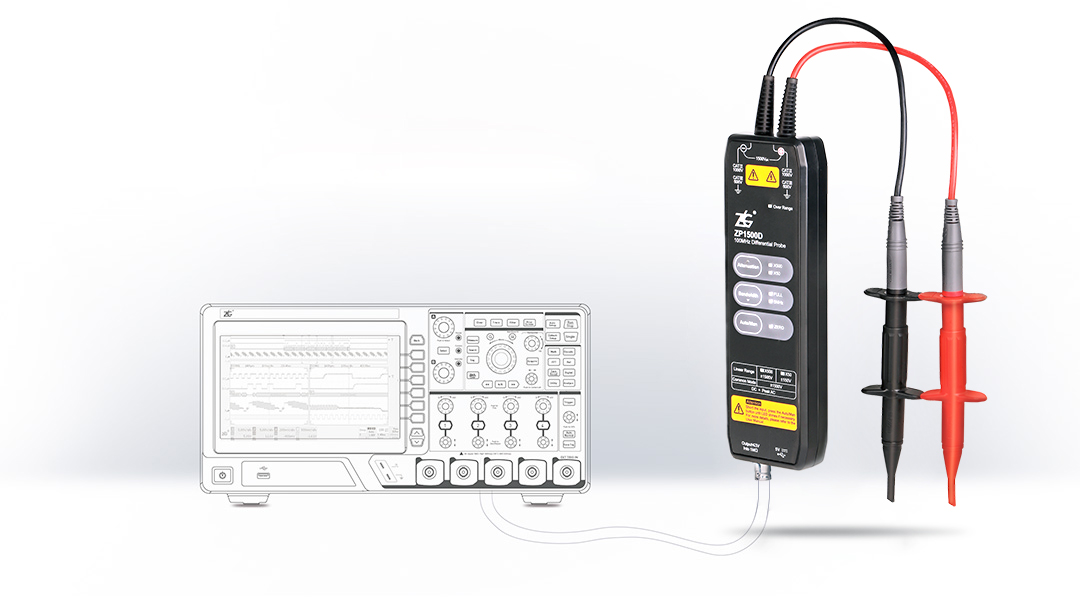

探頭定制：自主品牌高壓差分探頭
一直以來國際品牌依靠技術先進將探頭做成專用接口，并以此作為差異化競爭和高價捆綁用戶的門檻。ZLG致遠電子歷時三年，突破高頻高壓差分探頭技術，并將所有探頭接口完全開放，用戶可以在任何品牌、任何型號的示波器上自由使用高壓差分探頭。
| 型號 | ZDS3024 |
| 模擬帶寬 | 200MHz |
| 采樣率 | 2GSa/s |
| 輸入通道 | 4 |
| 最大存儲深度 | 250Mpts |
| 最大波形刷新率 | 150,000wfms/s |
| FFT點數 | 4Mpts |
| 時基范圍 | 1ns/div-1Ks/div |
| 輸入靈敏度范圍 | 2mV/div-10V/div |
| 自動測量 | 52 種 |
| 顯示器 | 9英寸觸摸屏 |
| 高級分析功能 | 電源分析、環路測試、模板測試 |
| 協議解碼 | 29種，CAN、LIN（LIN1.3、LIN2.0）、FlexRay、CAN-FD、1-WIRE、SPI、UART、USB1.1（USB2.0 全速）、PS/2、Manchester、DiffManchester 、WIEGAND、Miller、DALI、NEC 紅外傳輸協議分析、Philips RC-5、Philips RC-6、RS485、RS232（485 和 232 使用 UART 解碼）、DS18B20、SHT11、DHT11、I2S、HDQ、SD-SPI、SD-SD、USB-PD、QC2.0/3.0、MDIO |
| 配件名稱 | 描述 | 實物圖 |
|---|---|---|
| ZP1010SA探頭 | 每通道標配1:1/10:1 100M 無源電壓探頭 (ZDS1000系列示波器標配) |  |
| ZP1025SA探頭 | 每通道標配 1:1/10:1 250M 無源電壓探頭 (ZDS2000B系列、ZDS3024示波器標配) | |
| ZP1050探頭 | 每通道標配10:1 500M 無源電壓探頭 (ZDS3000Plus/4000Plus系列示波器標配) |  |
| 電源線 | 用于示波器供電 |  |
| USB通信線纜 | 實現PC 和示波器通信 （不屬于1000系列示波器標配件） |  |
| 光盤資料 | 產品相關電子版資料 |  |
| 配件名稱 | 描述 | 實物圖 | |
|---|---|---|---|

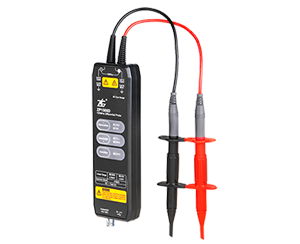

| ZP1500D高壓差分探頭 | 衰減比： | 1/50 |
|
| 1/500 | |||
| 測量范圍： | 1/50: 150V | ||
| 1/500: 1500V | |||
| 帶寬： | 1/50：可切換5M/100M | ||
| 1/500：可切換5M/100M | |||

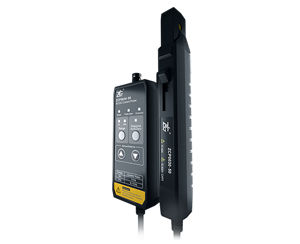

| ZCP30電流探頭 | 帶寬： | 50Mhz |
|
| 量程： | 5A/30A | ||
| 最小測量電流： | 1mA | ||

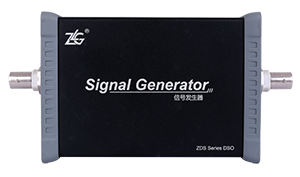

| ZDS4K-FGBOX信號發生器 | 輸出信號電壓 | 10mV-10V @1MΩ |  |
| 頻率范圍 | 10Hz-30MHz | ||
| 波形 | 正弦波 | ||
| 輸出阻抗 | 50Ω | ||
| 輸出接口 | BNC | ||
| 幅度準確度 | ±Vout×2%±2mV | ||
| 幅度平坦度 | 0.3dB | ||

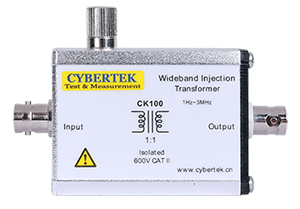

| CK100隔離變壓器 | 比例系數 | 1:1 |  |
| 帶寬（-3dB） | 1Hz-3MHz | ||
| 隔離電壓 | 600V CATⅢ | ||
| 初級次級間電容 | 150pF@1kHz | ||
| 次級最大電流 | 10mA | ||
