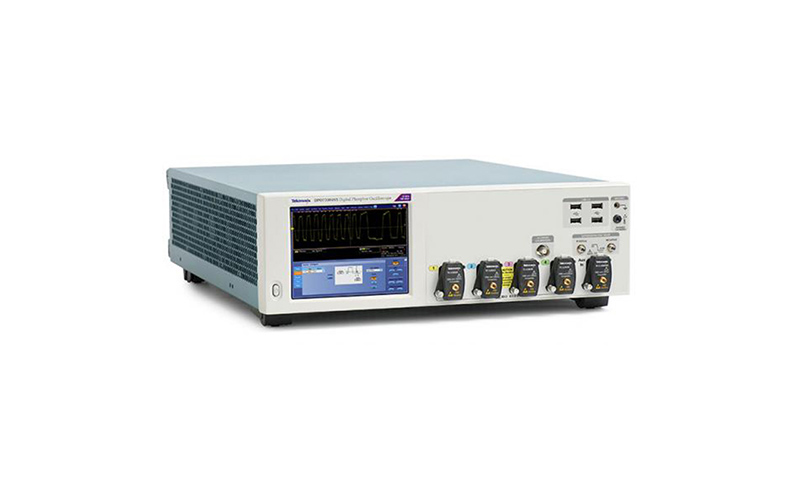

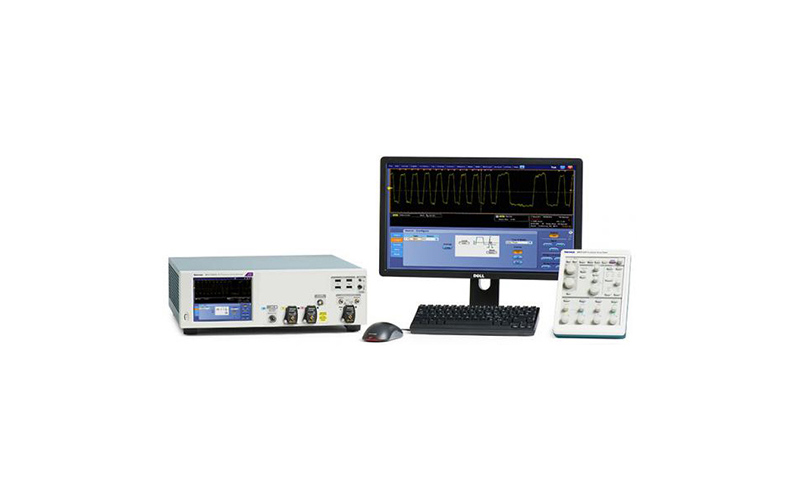

信號完整性高ATI 技術處于信號保真度的前沿，可最大限度地減少噪聲，為下一代設計提供準確的測量結果。特點低噪聲 ATI 結構高性能觸發系統可隔離信號缺陷嚴格的定時精度精確的時基精度通道間時滯/定時多臺設備系統定時精度和穩定性使用DPO7OE1 光探頭進行低噪聲光測量靈活、 多功能、 可擴展創新 UltraSync 架構可提供
咨詢電話：400-838-1718
 | 信號完整性高ATI 技術處于信號保真度的前沿，可最大限度地減少噪聲，為下一代設計提供準確的測量結果。 特點
|

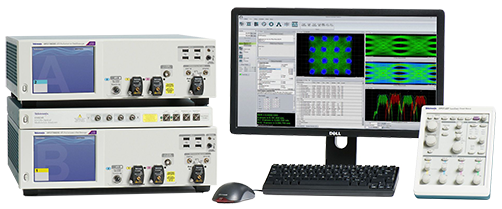

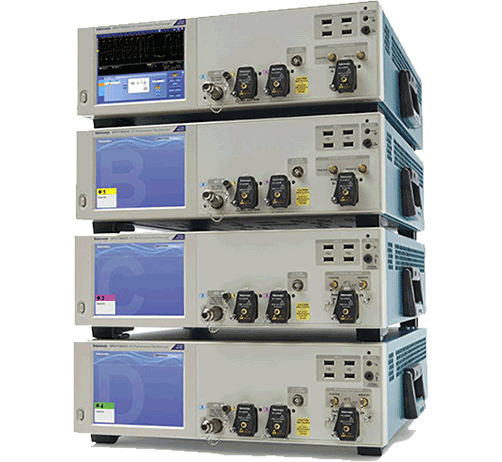

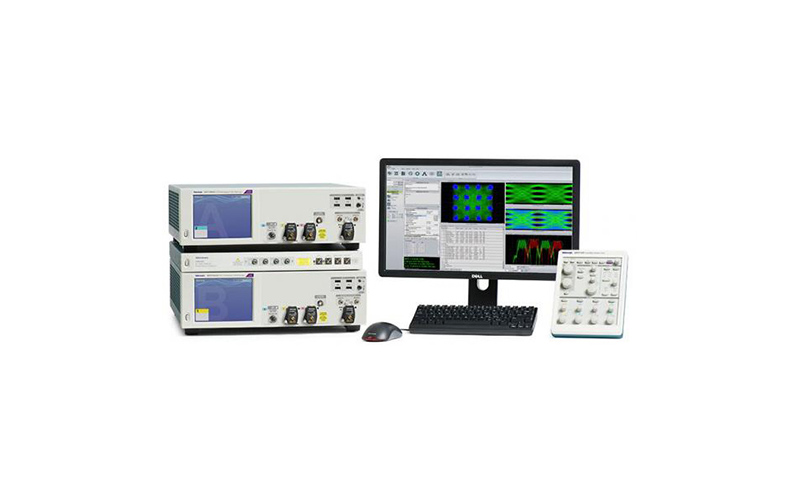

靈活、 多功能、 可擴展創新 UltraSync 架構可提供配置靈活性，讓您輕松添加采集通道并保持通道間定時精度。 特點
|  |

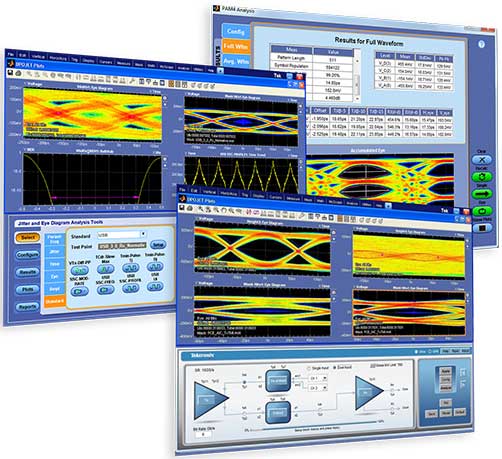

 | 測量和分析工具可讓您隨時了解信號狀況DPO70000SX 的應用支持包可提供驗證和證明您的全新設計所需的自動一致性測試、富有洞察力的調試工具和廣泛的信號連接選項。 特點
|

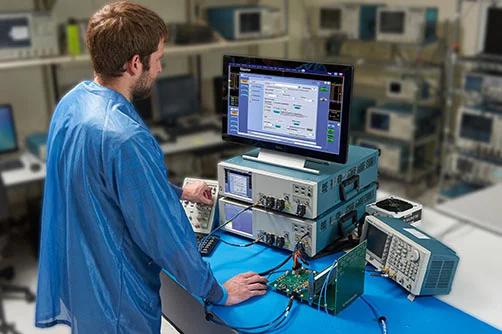

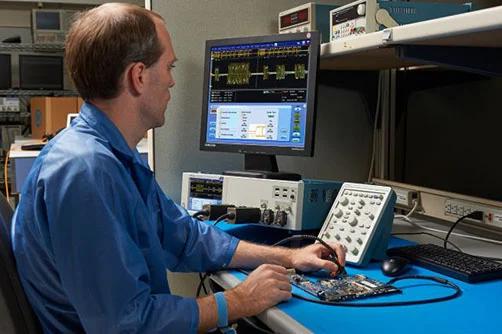

立即了解技術訣竅泰克應用工程團隊在現場提供測量連接、示波器操作和分析工具見解方面的專家級支持。 在您的實驗室或生產過程中，從引進到采用再到整合高度復雜的測量流程，我們隨時為您提供幫助。 特點
|  |

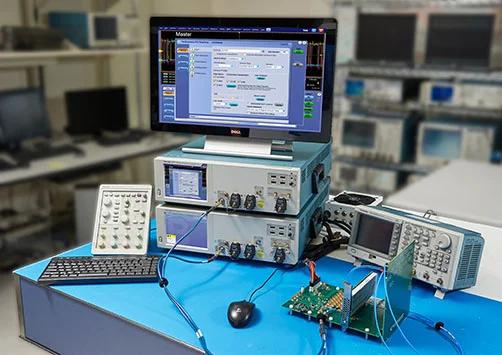

 | 高速串行通信是否希望按照當前和新興標準測量并縮短上市時間？我們可以幫助您。泰克有數十年的標準委員會經驗，并致力于創建優秀的軟件包，通過引進和采用先進標準為您提供支持。 特點
|

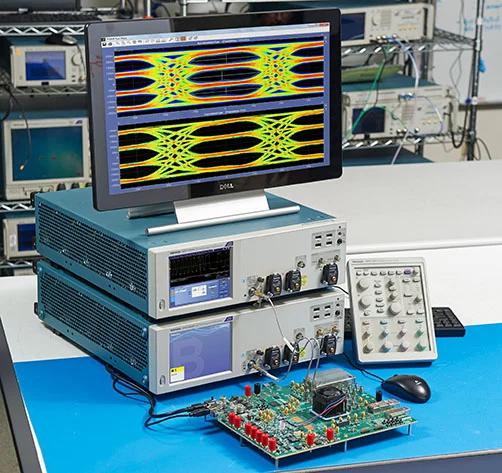

數據通信針對 100G 和 400G 標準的全面 Tx 和 Rx 測試支持，外加 NRZ 和 PAM4 信號的測試指導，這樣您的團隊就可以解決下一波數據通信技術。 特點
|  |
 | 相干光通信準備好利用 DPO70000SX 系列示波器的可擴展架構和低噪聲性能，解決 400G 和 1 Tb 長途通信系統工作。 特點
|

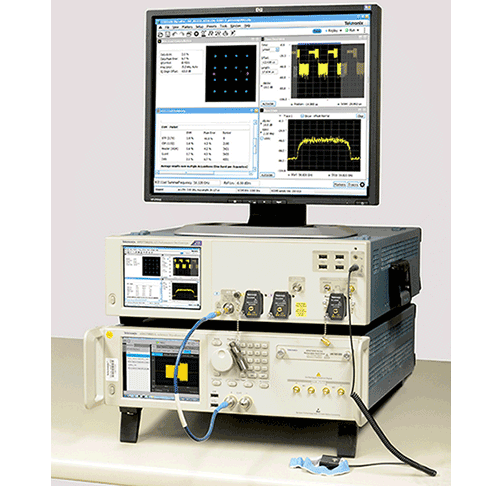

寬帶射頻利用超寬帶寬、更方便的信號連接，以及執行射頻信號行為的開放式在線和離線分析的靈活性，更快地收集寬帶射頻研究數據。 特點
|  |
| DPO77002SX/DPS77004SX | DPO75902SX/DPS75904SX | DPO75002SX/DPS75004SX | ||||
|---|---|---|---|---|---|---|
| ATI 通道 | TekConnect 通道 | ATI 通道 | TekConnect 通道 | ATI 通道 | TekConnect 通道 | |
| 模擬通道/帶寬 | DPO77002SX 1 通道/67 GHz 1 通道/70 GHz（典型值） DPS77004SX 2 通道/67 GHz 2 通道/70 GHz（典型值） | DPO77002SX 2 通道/33 GHz DPS77004SX 4 通道/33 GHz | DPO75902SX 1 通道/59 GHz DPS75904SX 2 通道/59 GHz | DPO75902SX 2 通道/33 GHz DPS75904SX 4 通道/33 GHz | DPO75002SX 1 通道/50 GHz DPS75004SX 2 通道/50 GHz | DPO75002SX 2 通道/33 GHz DPS75004SX 4 通道/33 GHz |
| 每條通道采樣率 | 200 GS/s | 100 GS/s | 200 GS/s | 100 GS/s | 200 GS/s | 100 GS/s |
| 上升時間（典型值） | 10% 至 90%：5.6 ps 20% 至 80%：4.3 ps | 10% 至 90%：13 ps 20% 至 80%：9 ps | 10% 至 90%：6.8 ps 20% 至 80%：5.2 ps | 10% 至 90%：13 ps 20% 至 80%：9 ps | 10% 至 90%：7.8 ps 20% 至 80%：6 ps | 10% 至 90%：13 ps 20% 至 80%：9 ps |
| 垂直噪聲（% 的滿刻度），BWE 開，最大采樣率（典型值） | 0.83% 的滿刻度 | 0.71% 的滿刻度 | 0.83% 的滿刻度 | 0.71% 的滿刻度 | 0.83% 的滿刻度 | 0.71% 的滿刻度 |
| 0 V 偏置時 0.75% 的滿刻度 (300 mVFS) | 0 V 偏置時 0.56% 的滿刻度 (500 mVFS) | 0 V 偏置時 0.75% 的滿刻度 (300 mVFS) | 0 V 偏置時 0.56% 的滿刻度 (500 mVFS) | 0 V 偏置時 0.75% 的滿刻度 (300 mVFS) | 0 V 偏置時 0.56% 的滿刻度 (500 mVFS) | |
| 記錄長度，點（每條通道，標配） | 62.5 M | 62.5 M | 62.5 M | 62.5 M | 62.5 M | 62.5 M |
| 記錄長度（每條通道，10XL 選件） | 125 M | 125 M | 125 M | 125 M | 125 M | 125 M |
| 記錄長度（每條通道，20XL 選件） | 250 M | 250 M | 250 M | 250 M | 250 M | 250 M |
| 記錄長度（每條通道，50XL 選件） | 1 G | 1 G | 1 G | 1 G | 1 G | 1 G |
| 定時分辨率 | 5 ps (200 GS/s) | 10 ps (100 GS/s) | 5 ps (200 GS/s) | 10 ps (100 GS/s) | 5 ps (200 GS/s) | 10 ps (100 GS/s) |
| 最高采樣率條件下的持續時間（標配） | 313 μs | 625 μs | 313 μs | 625 μs | 313 μs | 625 μs |
