不僅僅采用新顯示器和用戶界面， 更是新標準配有 15.6 英寸高清觸摸屏，讓您獲取更大圖像和整體操作控制能力。使用支持手指開合、縮放和滑動的電容式觸摸屏、前面板控件或鼠標分析和管理多個信號，而不必使用菜單操作。擁有足夠的通道提供 4、6 或 8 條 FlexChannel 輸入通道。每條通道可用于觀察 1 個模擬信號或 8 個數字邏
咨詢電話：400-838-1718
不僅僅采用新顯示器和用戶界面， 更是新標準配有 15.6 英寸高清觸摸屏，讓您獲取更大圖像和整體操作控制能力。使用支持手指開合、縮放和滑動的電容式觸摸屏、前面板控件或鼠標分析和管理多個信號，而不必使用菜單操作。 |
擁有足夠的通道提供 4、6 或 8 條 FlexChannel 輸入通道。每條通道可用于觀察 1 個模擬信號或 8 個數字邏輯信號，只需更改探頭即可實現。將任何模擬信號顯示為高分辨率波形、頻譜或兩者，并為每個域提供獨立的采集控制。 |

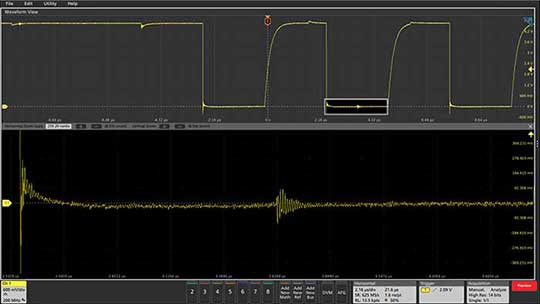

| 支持高達 16 位的垂直分辨率，每個細節都不會錯過12 位模擬到數字轉化器，使用高級數字信號處理提供高達 16 位垂直分辨率。 對于疊加在大信號上的微小信號也能直接觀察和測量到信號的細節。 |
根據您的測試需求變化進行擴展性能
數字輸入
操作系統
信號發生器
高級分析
|
|

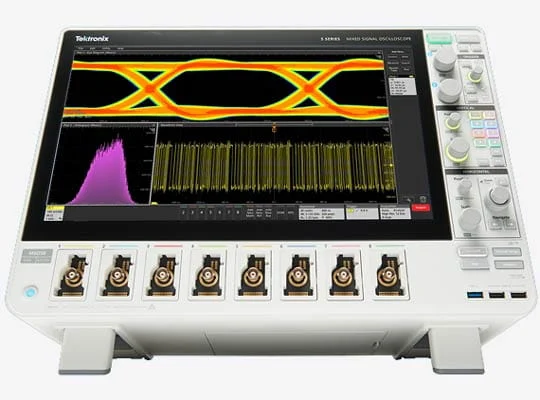

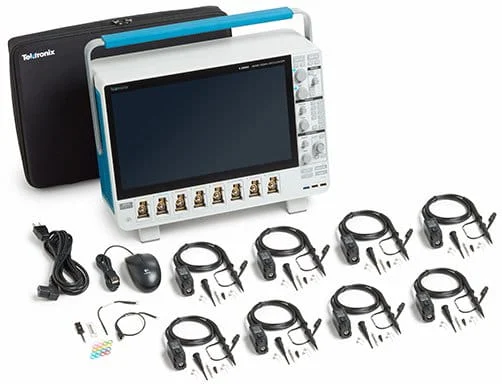

| 8 通道 MSO58 型號
|

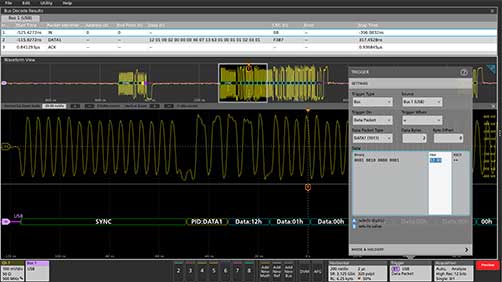

嵌入式串行總線分析自動串行總線解碼可節省時間并消除手動解碼時的錯誤。串行總線觸發和搜索允許隔離事件，便于系統級故障排除。 特點
|
|
| 自動串行總線分析汽車設計人員可以依靠串行總線在 ECU、傳感器與制動器之間實現準確通信。5 系列 MSO 還具有 CAN、CAN FD、LIN、FlexRay、PSI5 和 SENT 解碼功能，可幫助其同步了解系統。自動汽車以太網一致性套件供您按照標準測試，您無需成為高速總線專家。 |

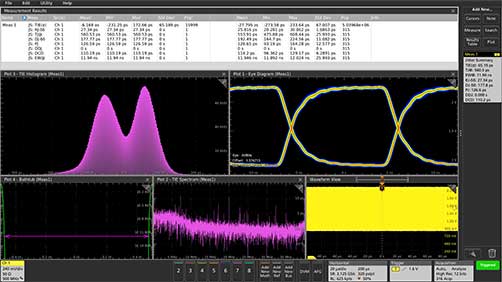

抖動分析時鐘在每個嵌入式系統和數字通信鏈路的中間位置。 抖動和其他時鐘失真可能會影響系統運行，而不使用正確的分析工具將很難了解其根源。 特點
|
|
| 電源分析讓電源質量、諧波、開關損耗、安全操作區測量更可靠且可重復，還帶自動功率測量與分析包。 特點
|

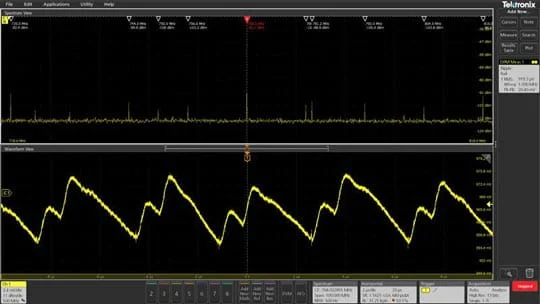

電源完整性和電源管理如今的電路板可以有 20 個或更多的電源軌。其中有許多只有幾伏，且有嚴格的噪音限制。需要特別注意準確測量。 特點
|
|

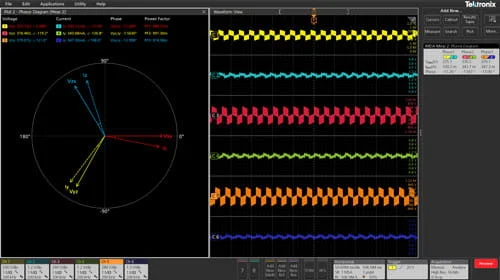

| 三相逆變器、電機和驅動器逆變器，電機和驅動器分析包可輕松在三相 PWM 系統上執行穩定的功率測量。 特點
|
| FlexChannel 輸入通道數 | 4 | 6 | 8 |
| 最大模擬通道數 | 4 | 6 | 8 |
| 最大數字通道數（帶可選邏輯探頭） | 32 | 48 | 64 |
| 帶寬（計算的上升時間） | 350 MHz (1.15 ns)，500 MHz (800 ps)，1GHz (400 ps)，2GHz (225 ps) | ||
| DC 增益精度 | < 2 GHz 型號： 50 Ω：±1.0%（≤ 1mV/div 時 ±2.0%） ±0.5% 的滿刻度（1mV/Div 和 500μV/Div 設置時 ±1.0% 的滿刻度） 1 MΩ：±1.0%（≤ 1 mV/div 時 ±2.0%） ±0.5% 的滿刻度（1mV/Div 和 500μV/Div 設置時 ±1.0% 的滿刻度） 2 GHz 型號： 50 Ω：±1.2%（≤ 1 mV/div 時 ±2.0%） ±0.6% 的滿刻度（1mV/Div 和 500μV/Div 設置時 ±1.0% 的滿刻度） 1 MΩ：±1.0%（≤ 1 mV/div 時 ±2.0%） ±0.5% 的滿刻度（1mV/Div 和 500μV/Div 設置時 ±1.0% 的滿刻度） | ||
| ADC 分辨率 | 12 位 | ||
| 垂直分辨率 | 8 位 @ 6.25 GS/s 12 位 @ 3.125 GS/s 13 位 @ 1.25 GS/s（高分辨率） 14 位 @ 625 MS/s（高分辨率） 15 位 @ 312.5 MS/s（高分辨率） 16 位 @ ≤125 MS/s（高分辨率） | ||
| 采樣率 | 在所有模擬/數字通道上為 6.25 GS/s（160ps 分辨率） | ||
| 記錄長度（標配） | 所有模擬/數字通道上 62.5 M 樣點 | ||
| 記錄長度(選配) | 所有模擬/數字通道上 125 M 樣點 | ||
| 波形捕獲率 | >500,000 wfms/s | ||
| 任意波形/函數發生（選配） | 13 種預先定義的波形類型，高達 50 MHz 輸出 | ||
| DVM | 4 位 DVM（注冊產品后免費） | ||
| 觸發頻率計數器 | 8 位頻率計數器（注冊產品后免費） | ||
