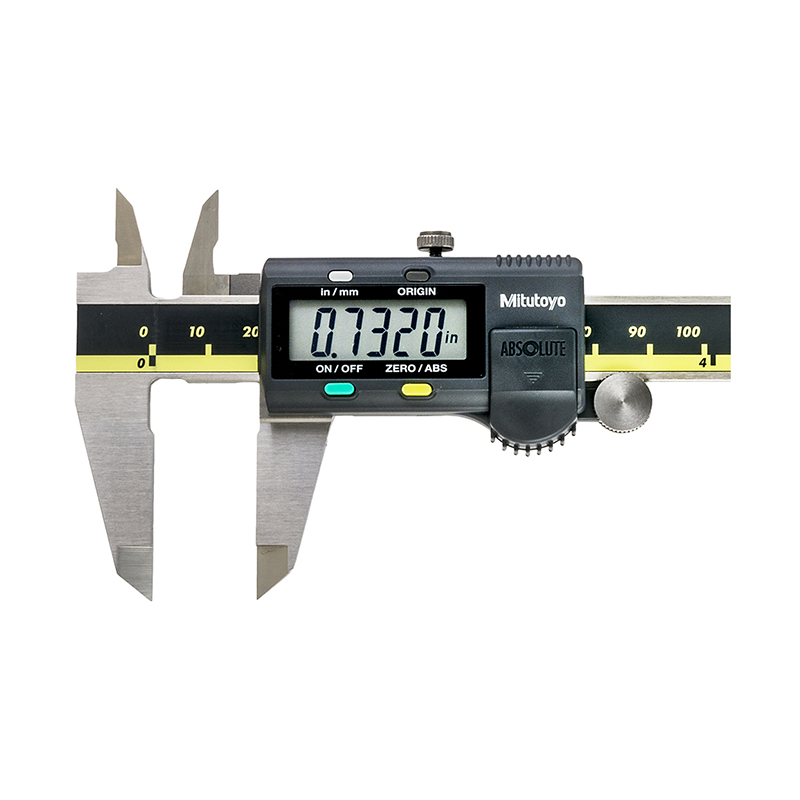

日本三豐Mitutoyo ABSOLUTE數顯卡尺
500系列 — 采用特有的ABSOLUTE編碼器技術
CD-AX/C
■ 產品特點
● 采用ABSOLUTE電磁感應式編碼器。
● 新型人體工學設計。
● 內置擁有絕對原點的ABSOLUTE標尺，開啟電源后無需重置原點(原點設置)。而且不會發生超速誤差，可以提高測量結果的可靠性。
● 大字體的液晶顯示易于讀數，高對比度液晶顯示可以減輕疲勞。

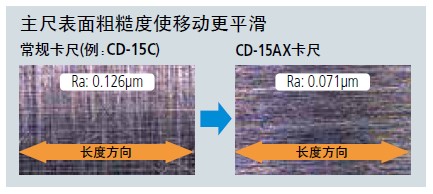

● 尺框平滑移動，操作舒適。
● 低電流集成電路讓電池壽命飛越提升至5年。
● 可以進行階差測量。
● 帶有硬質合金量爪的卡尺是測量粗加工產品，鑄造件及研磨石等的最佳選擇。
● 配有數據輸出端口，使其能連入測量網絡系統和統計過程控制系統。
■ 通用規格
●分辨力: 0.01mm
●重復精度: 0.01mm
● 電源: 紐扣型氧化銀電池SR44 (No.938882) 1個(標準附件，用于數顯顯示)
●位置檢出方式*: ABSOLUTE電磁感應式編碼器* CD-30C為 ABSOLUTE靜電電容線性編碼器
●最大響應速度: 無限制
●電源壽命: 通常使用情況下約為5年
大字符的液晶顯示易于讀數
■ 產品功能
ABS絕對: 電源打開后，如之前做過原點設置，則無需再進行原點設置，絕對原點可通過原點按鈕改變。
INC增量: 顯示屏可以在任意位置設置零點用于比較測量。
低電壓警示: 如電池電壓降低，測量不能再進行，顯示屏上會出現“B”，提醒用戶電量低。在此警報前，會出現提醒電池更換警報。
數據輸出: 配有數據輸出端口，使其能連入測量網絡系統和統計過程控制系統。
* CD-10APX/15APX/20APX除外
數據保持: 通過使用數據保持裝置(選件)，可以保持顯示值，這個功能不可以與數據輸出功能一起使用。

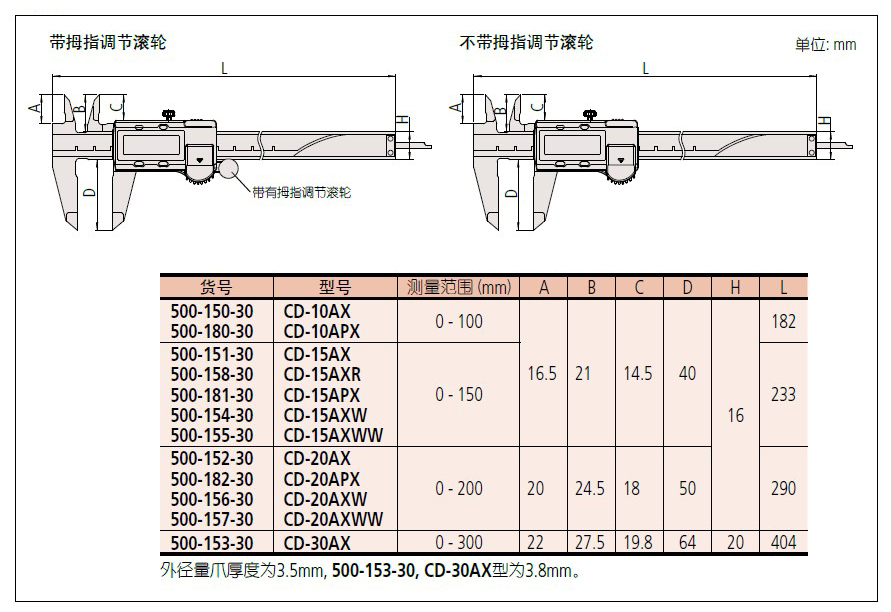

■ 尺寸

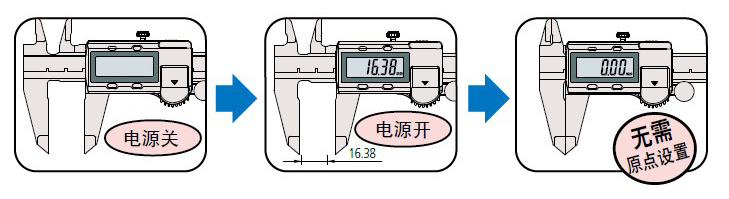

■ 打開電源時無需原點設置
■ 選件
專用于帶Digimatic輸出功能的型號。
●數據保持裝置
●IT/DP/MUX專用連接線
1m：No.959149
2m：No.959150
●USB直連數據輸入工具
USB-ITN-C(2m): No.06AFM380C
●U-WAVE-T專用連接線
標準用(160mm): No.02AZD790C
腳踏開關用: No.02AZE140C
測量數據無線通信系統
●U-WAVE-TC數據發送裝置
264-620 (IP67型)
264-621 (蜂鳴器型)
●U-WAVE-TC連接裝置
02AZF300 (蜂鳴器型)
* 在有冷卻液、污垢、水等環境下使用時，請選擇IP67型。(蜂鳴器型不是防塵防水規格)
公制規格

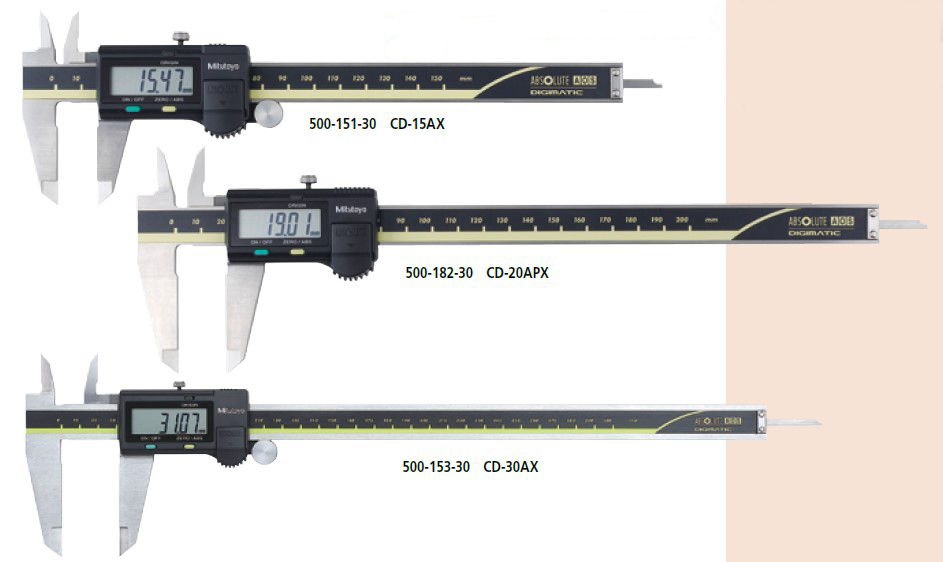

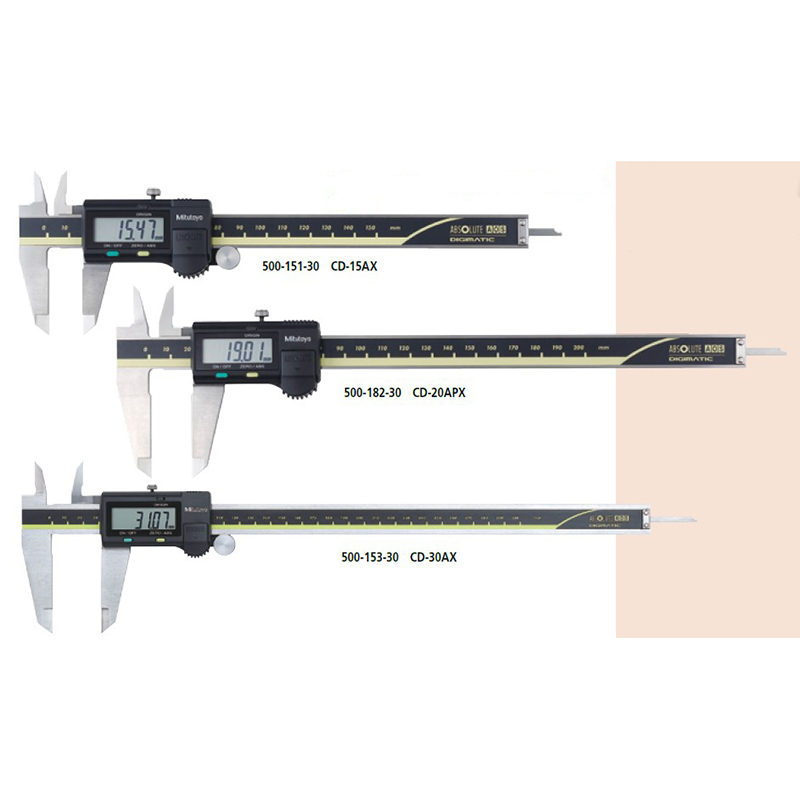

貨號 | 型號 | 測量范圍 | 精度*(mm) | 質量 | 測量數據輸出 | 拇指調節滾輪 | 深度測量桿 |
標準型 | |||||||
500-150-30 | CD-10AX | 0~100 |
±0.02 | 137 |
有 |
有 | ?1.9 mm桿 |
500-151-30 | CD-15AX | 0~150 | 162 | 薄片 | |||
500-158-30 | CD-15AXR | 0~150 | 162 | ?1.9 mm桿 | |||
500-152-30 | CD-20AX | 0~200 | 192 | 薄片 | |||
500-153-30 | CD-30AX | 0~300 | ±0.03 | 350 | |||
500-180-30 | CD-10APX | 0~100 | ±0.02 | 137 |
無 |
無 | ?1.9 mm桿 |
500-181-30 | CD-15APX | 0~150 | 162 | 薄片 | |||
500-182-30 | CD-20APX | 0~200 | 192 | ||||
外徑量爪為硬質合金 |
薄片 | ||||||
500-154-30 | CD-15AXW | 0~150 | ±0.02 | 162 | 有 | 有 | |
500-156-30 | CD-20AXW | 0~200 | 192 | ||||
內、外徑量爪為硬質合金 |
薄片 | ||||||
500-155-30 | CD-15AXWW | 0~150 | ±0.02 | 162 | 有 | 有 | |
500-157-30 | CD-20AXWW | 0~200 | 192 | ||||
* 500-150-30, CD-10AX / 500-158-30, CD-15AXR / 500-180-30, CD-10APX為圓形深度測桿(? 1.9mm)。
* 500-153-30, CD-30AX的精度為最大精度。 * 不包括量化誤差±1。
