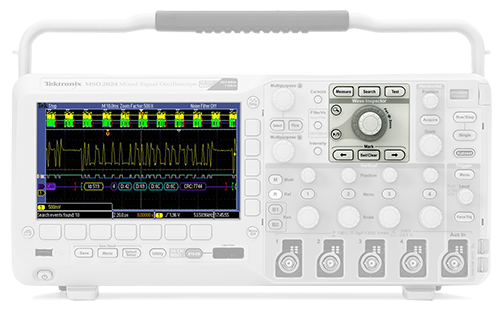

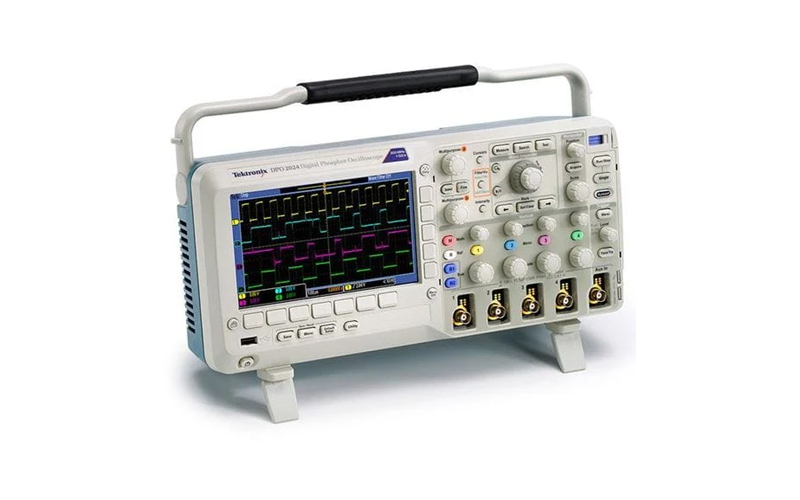

更快地查找、調試和分析利用 4 條模擬通道和 16 條數字通道，外加 2 個總線波形，查看您的設計中的眾多點。 利用數字熒光顯示器和 125 種觸發組合快速查找異常，使用 Wave Inspector 在 1M 波形點中平移、放大、標記感興趣的點并在標記之間導航。 另外：FilterVu 會減少噪聲，而不是毛刺。放棄人工解碼串行總線自動串行總線
咨詢電話：400-838-1718
 | 更快地查找、調試和分析利用 4 條模擬通道和 16 條數字通道，外加 2 個總線波形，查看您的設計中的眾多點。 利用數字熒光顯示器和 125 種觸發組合快速查找異常，使用 Wave Inspector 在 1M 波形點中平移、放大、標記感興趣的點并在標記之間導航。 另外：FilterVu 會減少噪聲，而不是毛刺。 |

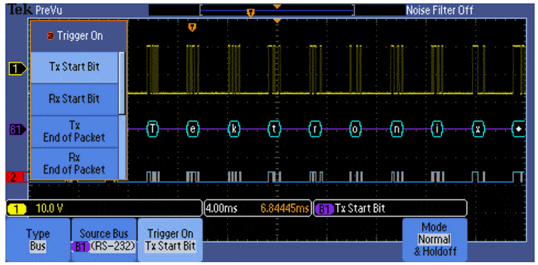

放棄人工解碼串行總線自動串行總線解碼可減少錯誤并節省時間。 另外，選配串行觸發和解碼模塊可自動觸發特定數據包內容，然后在模擬波形和總線視圖中顯示數據，以便快速查看。 還提供適用于汽車、嵌入式設計和計算機應用中主要串行總線的選項。 |  |

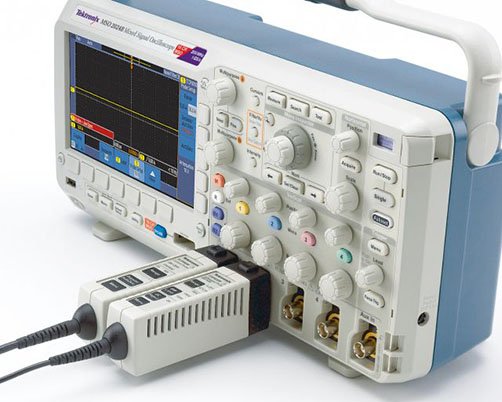

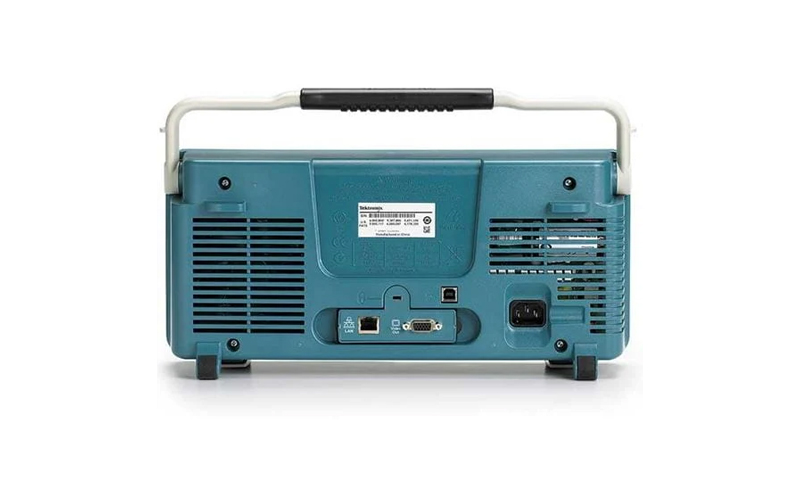

 | 增加可能性的探頭接口TekVPI 探頭接口可提供廣泛的應用范圍，而且您不必擔心刻度系數。 使用各種可自動傳達刻度系數的有源和電流探頭，實現簡單的相差校正，并在示波器顯示器上提供探頭信息。 |

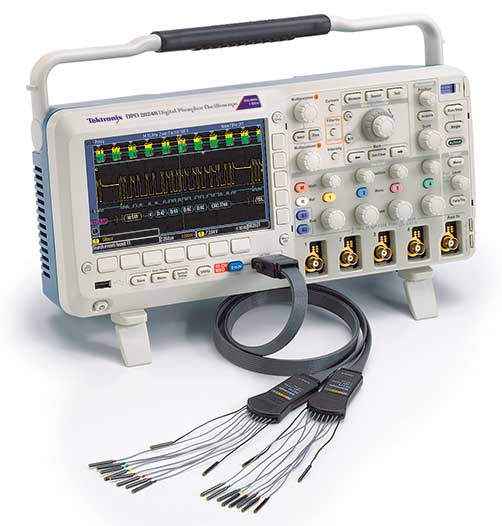

簡化混合信號調試調試下一代設計時，您需要快速查找和分析廣泛的混合信號問題，從信號完整性問題（如串擾或抖動）到總線故障（如建立時間和保持時間違例或丟包）。 這就是您需要具有功能強大的工具和可靠性能的示波器的時候了。 工作臺上有 MSO/DPO70000 時，您將能確保按時完成工作。 使用最多 4 條模擬通道和 16 條數字通道調試混合信號設計，全部時間相關。 合并數字通道以顯示并行總線或解碼串行總線。 添加創新的 P6316 邏輯探頭，使連接到您的設計和追蹤信號變得很容易。 特點
|  |
MSO2002B DPO2002B | MSO2004B DPO2004B | MSO2012B DPO2012B | MSO2014B DPO2014B | MSO2022B DPO2022B | MSO2024B DPO2024B | |
|---|---|---|---|---|---|---|
| 模擬通道 | 2 | 4 | 2 | 4 | 2 | 4 |
| 帶寬 1 | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| 上升時間 | 5 ns | 5 ns | 3.5 ns | 3.5 ns | 2.1 ns | 2.1 ns |
| 采樣率 | 1 GS/s | 1 GS/s | 1 GS/s | 1 GS/s | 1 GS/s | 1 GS/s |
| 記錄長度 | 1 M 點 | 1 M 點 | 1 M 點 | 1 M 點 | 1 M 點 | 1 M 點 |
| 數字通道 | MSO 型號 — 在相應的 DPO 型號上增加了 16 個數字通道 | |||||
1所有型號在2 mV/div 時帶寬是 20 MHz
垂直分辨率
8 位
通道間隔離
（垂直刻度設置相等的任意兩條通道）
MSO2002B、DPO2002B MSO2004B、DPO2004B | MSO2012B、DPO2012B MSO2014B、DPO2014B | MSO2022B、DPO2022B MSO2024B、DPO2024B |
|---|---|---|
| 在 ≤70 MHz 時 ≥100:1 | 在 ≤100 MHz 時 ≥100:1 | 在 ≤200 MHz 時 100:1 |
偏置范圍
| 伏/格設置 | 偏置范圍 | |
|---|---|---|
| 1 MΩ 輸入 | ||
| 2 mV/div - 200 mV/div | ±1 V | |
| >200 mV/div - 5 V/div | ±25V | |
