5 系列 MSO 緊湊型基于 5 系列 MSO 臺式平臺。臺式 5 系列 MSO 采用創新的捏拉-滑動-縮放觸摸屏用戶界面、業內最大的高清顯示器以及 4 個、6 個或 8 個 FlexChannel?輸入或八個數字邏輯輸入（使用 TLP058 邏輯探時頭），各 FlexChannel 輸入供您測量單個模擬通道波形，顯示模擬輸入的頻譜視圖與同時顯示模擬和頻譜視圖（各域有單獨采集控件）。5 系列 MSO 可以隨時迎接當今及未來最棘手的挑戰。它提供全新的性能、分析和友好的用戶體驗標準。
與臺式 5 系列 MSO 一樣，緊湊型儀器提供了多個 FlexChannel 輸入、一個選配的任意波形/函數發生器輸出、一臺內置數字電壓表和觸發頻率計數器。此外，如果您插入外部觸控監視器，您可以像臺式 5 系列 MSO 一樣獲得顛覆式的手勢滑動縮放用戶體驗。
5 系列 MSO 緊湊型基于 5 系列 MSO 臺式平臺。

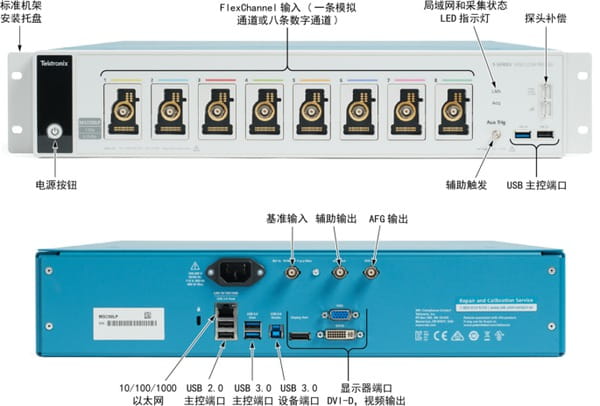

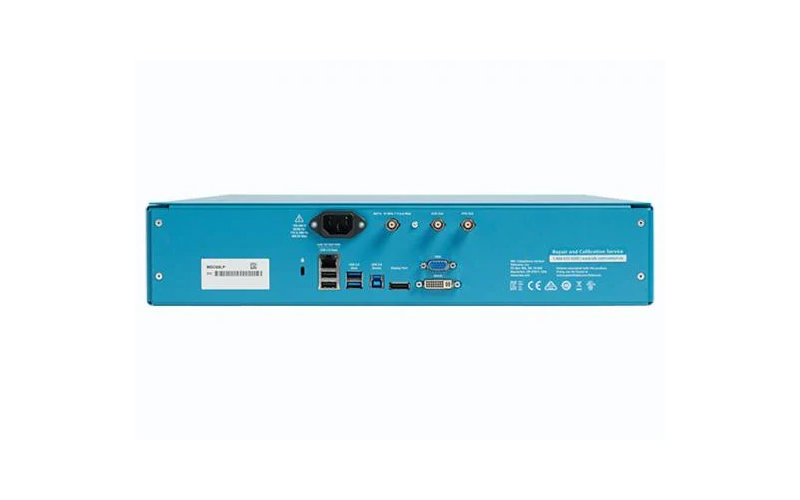

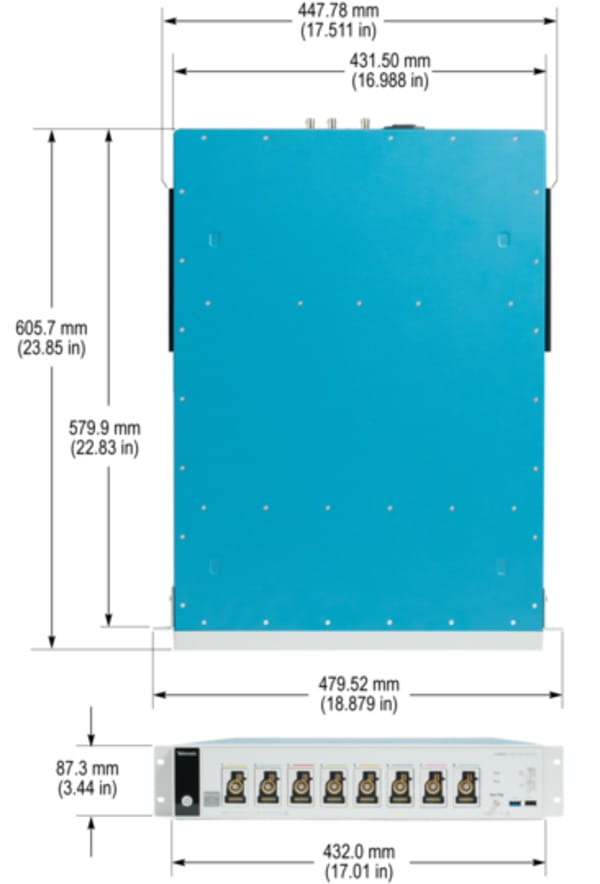

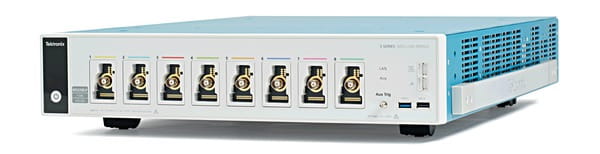

5 系列 MSO 緊湊型在節省空間的 2U 高的封裝中，提供了 8 個 FlexChannel 輸入外加一個輔助觸發輸入，以放入 19 英寸寬的機架中。儀器有側面通風孔，因此儀器可以裝在機架中，彼此疊加，從而省出更多空間。

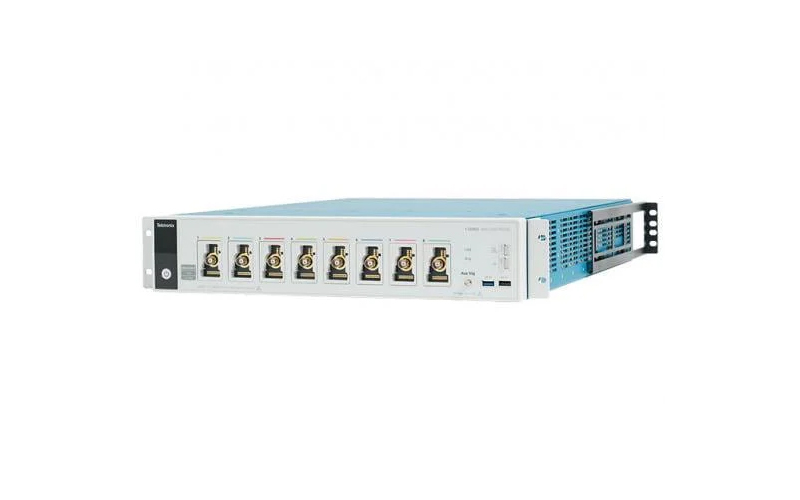

5 系列 MSO 緊湊型標配機架安裝托架，開箱后就可以裝到機架中。

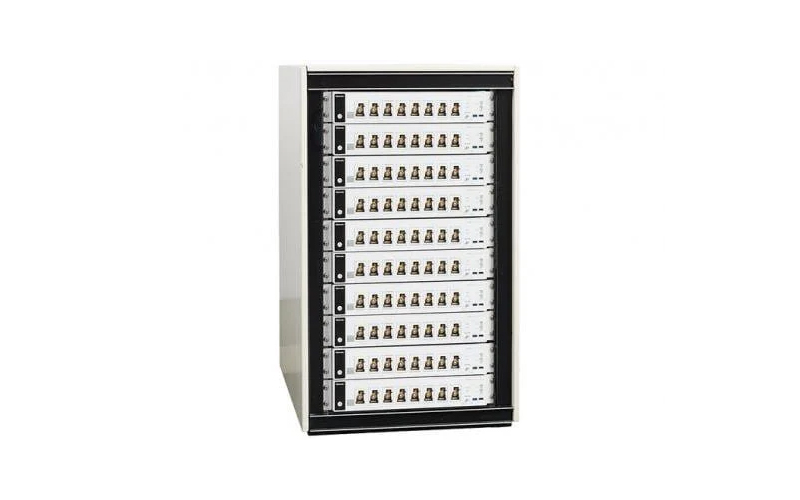

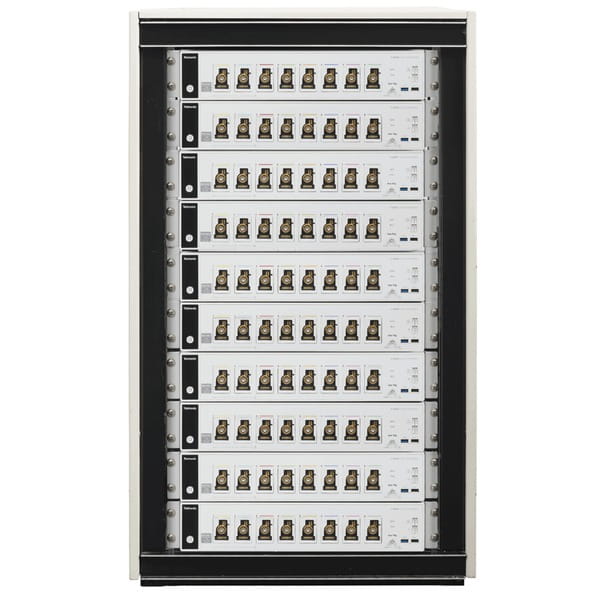

多臺 MSO58LP 儀器安裝在一個機架中，有效利用可用的空間。
選配工作臺轉換套件包括四個支腳和一個皮帶把手，用于實驗室環境的工作臺表面。
MSO58LP 選配工作臺轉換套件，優化儀器用于工作臺中。
5 系列 MSO 緊湊型節省了寶貴的機架空間。
由于 1 GHz 模擬帶寬、6.25 GS/s 采樣率、125 Mpts 記錄長度和 12 位模數轉換器 (ADCs)，5 系列 MSO 瘦身版為您捕獲準確的波形數據提供了所需的性能，同時提供了最佳的信號完整性和垂直分辨率，可以查看小的波形細節。
5 系列瘦身版混合信號示波器 (MSO) 在所有通道中具有高達 6.25 GS/s 的采樣速率，可提供高于 5x 的過采樣，實現更優噪聲性能和精細時序分辨率。
標配 125 Mpts 記錄長度在最高采樣率(6.25 GS/s)時提供了 20 ms 的采集時間，在實現長時間捕獲的同時，保持了高定時分辨率，提高了測量精度。
在您需要捕獲高幅度信號，同時又要查看較小的信號細節時，5 系列 MSO 緊湊型提供了杰出的性能，可以捕獲關心的信號，同時最大限度地降低不想要的噪聲的影響。5 系列 MSO 緊湊型的核心是 12 位模數轉換器(ADCs)，其提供的垂直分辨率是傳統 8 位 ADC 的 16 倍。
全新高分辨率模式根據選擇的采樣率來應用基于硬件的獨特有限脈沖響應 (FIR) 濾波器。FIR 濾波器為該采樣率保持最大帶寬，同時在超過選定采樣率的可用帶寬時，防止假信號，消除示波器放大器和 ADC 中的噪聲。

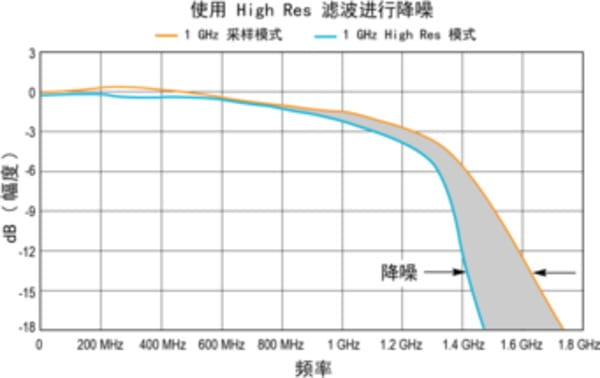

1 GHz 頻率圖疊加 High Res 濾波器，顯示了在啟用High Res 模式時噪聲下降
High Res 模式在≤ 125 MS/s 采樣率下提供了最低 12 位垂直分辨率，最高可達 16 位垂直分辨率，。下表顯示了 High Res 模式下每種采樣率的垂直分辨率位數。
| 采樣率 | 垂直分辨率的位數 |
|---|---|
| 6.25 GS/s 1 | 8 |
| 3.125 GS/s | 12 |
| 1.25 GS/s | 13 |
| 625 MS/s | 14 |
| 312.5 MS/s | 15 |
| ≤125 MS/s | 16 |
普通 8 位 ADC 示波器的有效位數(ENOB)在 4~6 位之間，具體視帶寬和選擇的垂直標度而定。5 系列 MSO 緊湊型中的 12 位 ADC 與新型低噪聲前端放大器相結合，提供了 7~9 位的 ENOB，在存在大的幅度信號時，可以更好地查看細微的信號細節。
下表顯示了 5 系列 MSO 緊湊型在 High Res 模式下、50?、10MHz 輸入及 90% 全屏時的典型 ENOB 值。
| 帶寬 | ENOB |
|---|---|
| 1 GHz | 7.6 |
| 500 MHz | 7.9 |
| 350 MHz | 8.2 |
| 250 MHz | 8.1 |
| 20 MHz | 8.9 |
1在啟動 High Res 時，6.25 GS/s 不能作為實時采樣率提供。
在頻域中查看一個或多個信號，通?？梢愿啽愕卣{(diào)試問題。幾十年來，示波器一直標配基于數學的 FFT，以滿足這一需求。但是，F(xiàn)FT 也較難使用，因為它們由提供模擬時域視圖的采集系統所驅動。在為模擬視圖優化采集設置時，您的頻域視圖不是自己想要的。在獲得想要的頻域視圖時，您的模擬視圖不是自己想要的。在基于數學的 FFTs 中，幾乎沒有可能同時在兩個域中都獲得優化的視圖。

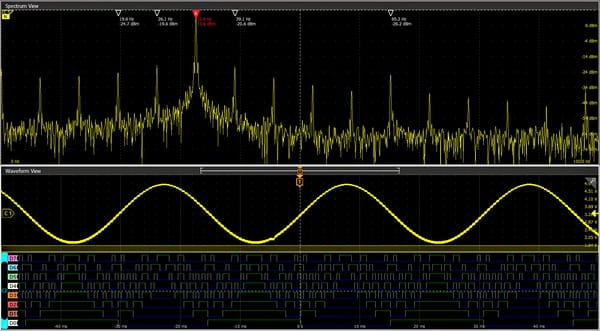

頻譜視圖改變了這一切。泰克已獲專利的技術既為時域提供了一個壓縮裝置，又在每個 FlexChannel 后面為頻域提供了一個數字下變頻器。兩條不同的采集路徑可以同時觀察輸入信號的時域視圖和頻域視圖，并為每個域提供獨立的采集設置。其他制造商提供了各種“頻譜分析”套件，并聲稱使用起來非常簡便，但都會有上面的局限。只有頻譜視圖既提供了杰出的易用性，又能夠同時在兩個域中實現優化的視圖。
直觀的頻譜分析儀控制功能如中心頻率、頻寬和解析帶寬 (RBW) 獨立于時域控制功能，可以簡便地進行設置，實現頻域分析。每個 FlexChannel 模擬輸入有一個頻譜視圖，可以實現多通道混合域分析。
TekVPI?探頭接口確立了探測易用性的標準。除接口提供的安全可靠的連接外，許多 TekVPI 探頭都有狀態指示燈和控件，另外在探頭補償框上有一個探頭菜單按鈕。TekVPI 接口允許直接連接電流探頭，無需單獨電源。TekVPI 探頭可以通過 USB 或 LAN 遠程控制，在自動測試系統環境中提供了功能更全面的解決方案。5 系列 MSO 緊湊型為前面板連接器提供了最高 80 W 的功率，足以為所有連接的 TekVPI 探頭供電，而不需要額外的探頭電源。
TekVPI 探頭接口是啟用高帶寬、低衰減版選配 TPP 系列無源電壓探頭的關鍵。TPP 系列探頭提供了通用探頭的所有好處：高動態范圍，靈活的連接選項，強健的機械設計，同時提供了有源探頭的性能。在 1 GHz 帶寬時，選配的 TPP1000 探頭可以查看信號中的高頻成分，3.9 pF 超低電容負載則使對電路的負面影響達到最小。選配的低衰減(2x) TPP0502 擁有 500 MHz 帶寬，特別適合測量低壓信號。

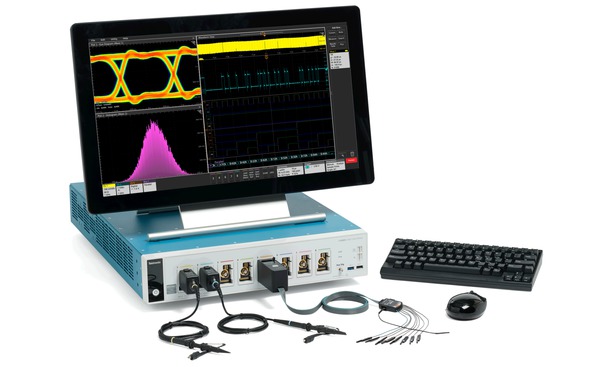

MSO58LP 連接 TekVPI 探頭和觸控監視器，用于實驗室環境中。
IVI-COM1, IVI-C2和 LabVIEW1儀器驅動程序免費提供，可以使用 LAN 或 USBTMC 連接從外部 PC 簡便地與示波器通信。為遠程設置和控制儀器提供了一套完整的編程命令，輕松實現自動測試。
內置 e*Scope? 功能可以通過標準網絡瀏覽器，借助網絡連接快速控制示波器。只需輸入示波器的 IP 地址或者網絡名稱，即會向瀏覽器提供一個網頁。完全以您個人的方式遠程控制示波器，不管是在實驗室中，還是在全球任何地方。e*Scope 可以把多個站點連接到一臺儀器上，實時提供數據采集結果。
e*Scope 可以使用現代化網絡瀏覽器簡便地進行遠程查看和控制。
5-SEC 增強安全選項可以使用密碼啟用/禁用所有USB 通信端口和固件升級。此外，5-SEC 選項可確保內部內存根據《國家工業安全計劃操作手冊》 (NISPOM) DoD 5220.22-M 中第 8 章的要求以及 NISPOM 下《分類系統認證防御安全服務手冊》來清除所有設置和波形數據，從而提供最高級別的安全性。這可確保讓您能夠放心地將儀器遷移到安全區域之外。
如果想永久存儲數據，您可以把它保存到外部 U 盤設備或根據實驗室信息安全協議編程保存到 USBTMC 端口。

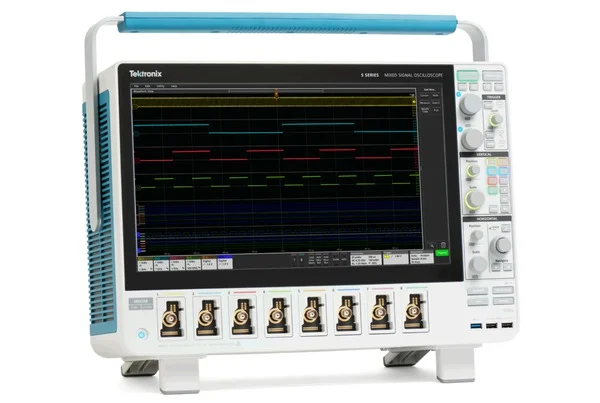

5 系列 MSO 緊湊型基于泰克取得驕人成績的 5 系列MSO 平臺。這意味著您可以在開發過程中使用臺式 5 系列 MSO 及漂亮的 15.6 英寸觸控顯示器及全面測量分析功能。然后在您準備從產品轉到制造時，您可以在制造應用中使用與研發期間開發的相同的軟件和測試例程，節約時間和機架空間。

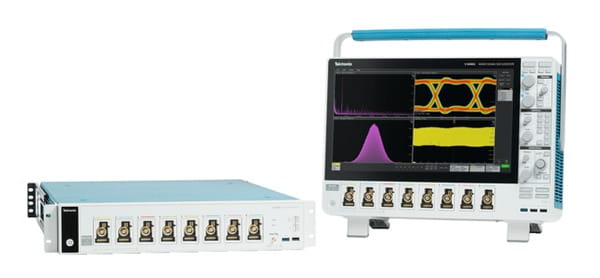

在研發期間使用臺式 5 系列 MSO，然后無縫轉向緊湊型進行制造測試。
| MSO58LP、MSO58LPGSA | |
|---|---|
| FlexChannel 輸入通道數 | 8 |
| 最大模擬通道數 | 8 |
| 最大數字通道數（帶可選邏輯探頭） | 64 |
| 帶寬（計算的上升時間） | 1 GHz (400 ps) |
| 直流增益精度 | 50 Ω: ±1.0%, (±2.0% @ ≤ 1 mV/div), ±0.5% 的滿刻度, (±1.0% 的滿刻度 @ 1 mV/Div 和 500 μV/Div 設置) 1 MΩ: ±1.0%, (±2.0% @ ≤ 1 mV/div), ±0.5% 的滿刻度, (±1.0% 的滿刻度 @ 1 mV/Div 和 500 μV/Div 設置) |
| ADC 分辨率 | 12 位 |
| 垂直分辨率 | 8 位 @ 6.25 GS/s 12 位 @ 3.125 GS/s 13 位 @ 1.25 GS/s（高分辨率） 14 位 @ 625 MS/s（高分辨率） 15 位 @ 312.5 MS/s（高分辨率） 16 位 @ ≤125 MS/s（高分辨率） |
| 采樣率 | 在所有模擬/數字通道上為 6.25 GS/s（160ps 分辨率） |
| 記錄長度 | 所有模擬/數字通道上 125 M 樣點 |
| 波形捕獲率 | >500,000 波形/秒 |
| 任意波形/函數發生（選配） | 13 種預先定義的波形類型，高達 50 MHz 輸出 |
| DVM | 4 位 DVM（產品注冊后免費） |
| 觸發頻率計數器 | 8 位頻率計數器（產品注冊后免費） |
