超低噪聲，更多詳情看到從未見過的信號詳情。示波器前端 ASIC 芯片 TEK061 實現超低的本底噪聲。5 GHz 時為 12 位分辨率，200 MHz 時高達 16 位分辨率1 mV/div 和 1 GHz 時的噪聲<55 μV50 mV/div 和 10 GHz 時的噪聲<1.25 mV同步多通道頻譜分析獲取 4 條、6 條或 8 條頻譜分析通道。與時域信號處理并行的硬件數字下變
咨詢電話：400-838-1718
超低噪聲，更多詳情看到從未見過的信號詳情。
|

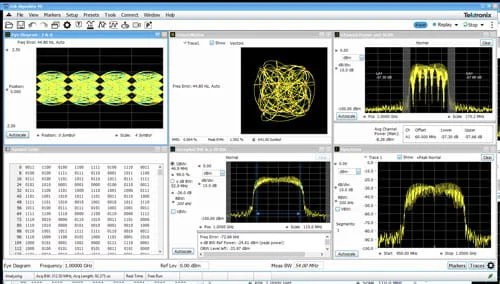

 | 同步多通道頻譜分析獲取 4 條、6 條或 8 條頻譜分析通道。與時域信號處理并行的硬件數字下變頻器 (DDC) 具有強大的功能。
|
簡化的高級分析在 GHz 時鐘與串行總線上輕松檢定抖動。通過綜合測量，可將統計資料納入日常工具包。使用相同的簡單拖放操作即可添加高級和日常測量。
|  |

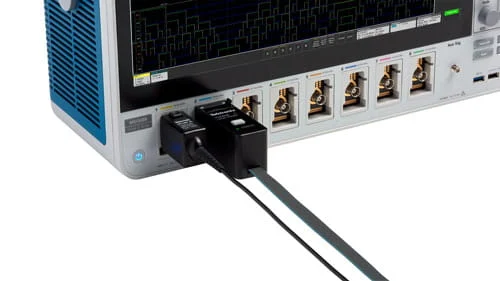

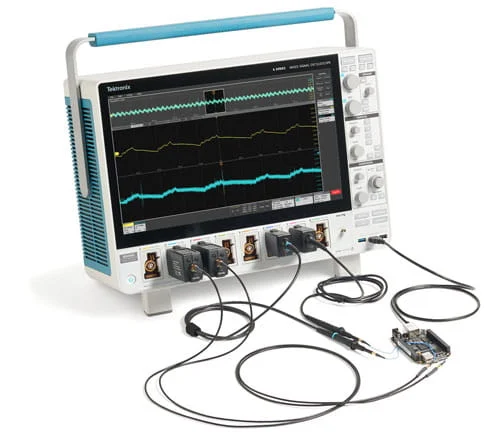

 | 保真度從探頭端部開始通過 4、6 或 8 FlexChannel? 輸入，您可以使用標配的 1 GHz 探頭探測電路?？梢赃B接高性能單端有源探頭或者差分探頭，或者通過 TriMode 探頭實現一個探頭同時進行單端和差分量測。在任何 FlexChannel 輸入上連接 TLP058 邏輯探頭，并獲得 8 數字通道，以擴展系統的可視性。
|

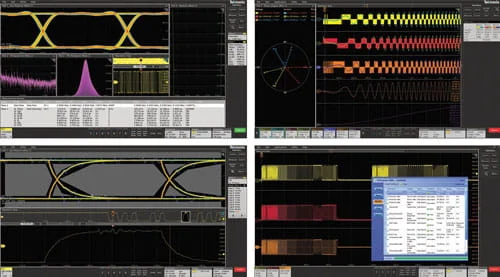

按需添加功能
|  |
 | 電源完整性和電源管理如今的電路板可以有 20 個或更多的電源軌。許多電壓低于3 V，大多數具有噪音限制。需要特別注意準確測量噪音。 特點
|

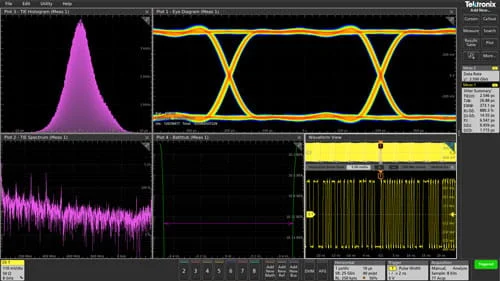

抖動分析時鐘在每個嵌入式系統和數字通信鏈路的中間位置。 抖動和其他時鐘失真可能會影響系統運行，而不使用正確的分析工具將很難了解其根源。 特點
|  |
 | 串行標準一致性測試高速數字接口依賴嚴格的測試程序來確保可靠性和互操作性。自動化一致性測試軟件管理整個測試過程 - 設置、測量、按照極限檢查并生成全面報告。 特點
|

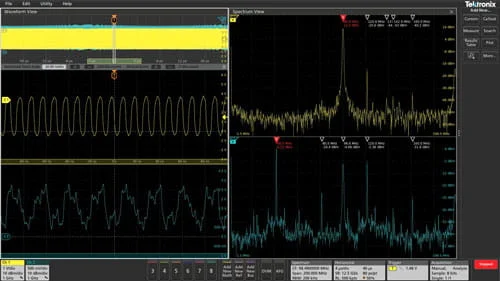

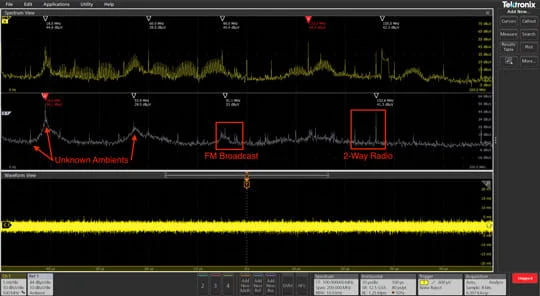

電磁干擾 (EMI) 故障排除6 系列 MSO 上的每條模擬通道都可以顯示時域波形、頻譜或兩者。時間和頻率圖同步，幫助您快速確定哪些信號被干擾，哪些信號是干擾源。 |  |

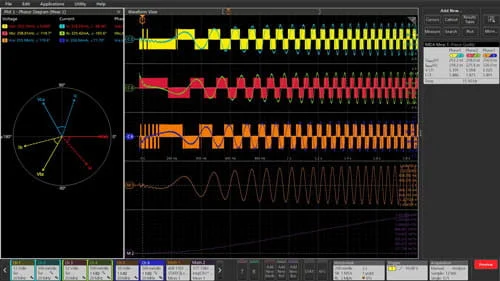

 | 三相逆變器、電機和驅動器逆變器、電機和驅動器分析包可輕松在三相 PWM 系統上執行穩定、可靠的功率測量。 特點
|

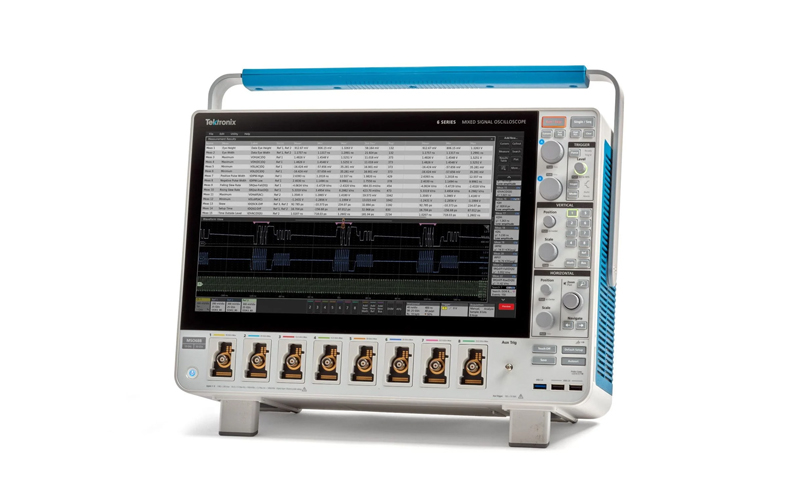

| MSO64B | MSO66B | MSO68B | |
|---|---|---|---|
| FlexChannel 輸入通道數 | 4 | 6 | 8 |
| 最大模擬通道數 | 4 | 6 | 8 |
| 最大數字通道數（帶可選邏輯探頭） | 32 | 48 | 64 |
| 帶寬（計算的上升時間） | 1 GHz (400 ps)、2.5 GHz (160 ps)、4 GHz (100 ps)、6 GHz (66.67 ps)、8 GHz (50 ps)、10 GHz (40 ps) | ||
| DC 增益精度 | 50 ?：±2.0% 1@ >2 mV/div（2 mV/div（典型值）時為 ±2.0%，1 mV/div（典型值）時為 ±4%） 50 ?：±1.0% 2@>2 mV/div（2 mV/div（典型值）時為 ±1.0% 滿刻度，1 mV/div（典型值）時為 ±2%） 1 M?： ±2.0% 1 @>2 mV/div（2 mV/div 時為 ±2%，1 mV/div（典型值）和 500μV/div（典型值）時為 ±2.5%） 1 MΩ：±1.0% 2 滿刻度@2 mV/div，（2 mV/div（典型值）時為 ±1.0% 滿刻度，1 mV/div 和 500 μV/div（典型值）時為 ±1.25%） | ||
| ADC 分辨率 | 12 位 | ||
| 垂直分辨率 | 8 位 @ 50 GS/s；2 個通道上 10 GHz 8 位 @ 25 GS/s；4 個通道上 10 GHz 12 位 @ 12.5 GS/s；所有通道上 5 GHz 13 位 @ 6.25 GS/s（高分辨率）；所有通道上 2 GHz 14 位 @ 3.125 GS/s（高分辨率）；所有通道上 1 GHz 15 位 @ 1.25 GS/s（高分辨率）；所有通道上 500 MHz 16 位 @ ≤625 MS/s（高分辨率）；所有通道上 200 MHz | ||
| 采樣率 | 2 個模擬/數字通道上 50 GS/s（20 ps 分辨率）；4 個模擬/數字通道上 25 GS/s（40 ps 分辨率）；4 個以上模擬/數字通道上 12.5 GS/s（80 ps 分辨率） | ||
| 記錄長度 | 所有模擬/數字通道上 62.5 M 樣點（選配所有模擬/數字通道上 125 M 樣點、250 M 樣點、500 M 樣點和 1 G 樣點） | ||
| 波形捕獲速率 | >500,000 wfms/s（峰值檢測，包絡采集模式）， >30,000 波形/秒（所有其他采集模式） | ||
| 任意波形/函數發生器（可選） | 13 種預先定義的波形類型，高達 50 MHz 輸出 | ||
| DVM | 4 位 DVM（產品注冊后免費） | ||
| 觸發頻率計數器 | 8 位頻率計數器（產品注冊后免費） | ||
1信號路徑校正后立即開始，環境溫度每變化 5 °C 增加 2%。
2信號路徑校正后立即開始，環境溫度每變化 5 °C 增加 1% 滿刻度。
