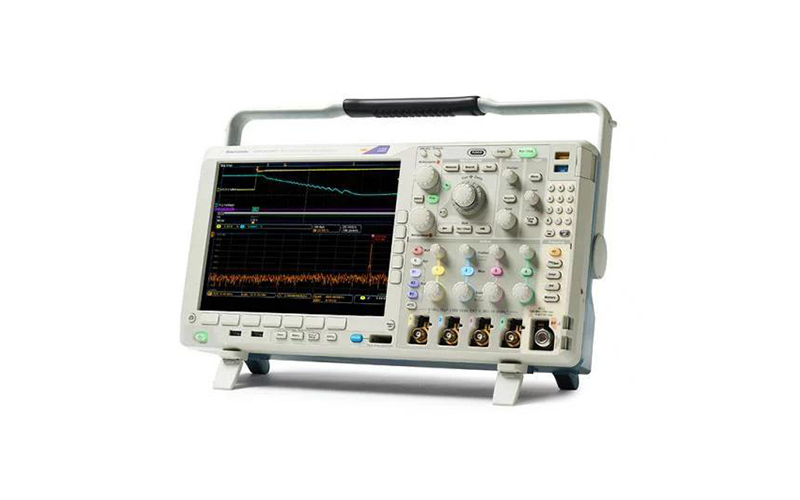

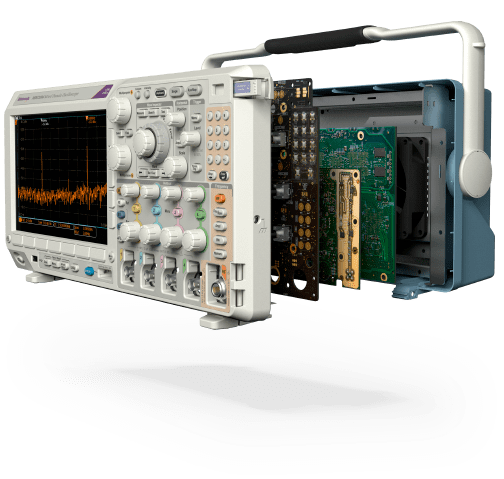

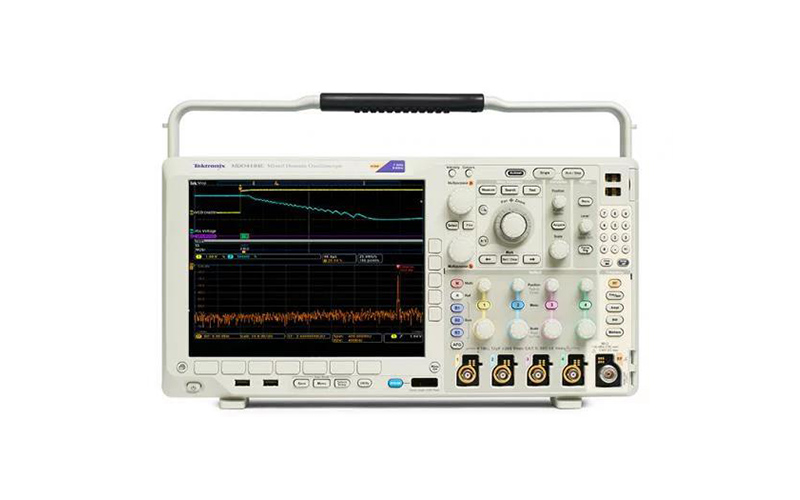

不止是功能強大的示波器當今的工程設計是處理器、串行總線和無線接口的復雜組合。MDO4000C 的核心 就是與可擴展平臺配套的值得信賴的泰克示波器。按照測試需求自定義。添加 16 個邏輯通道、一個 50 MHz 任意波形/函數發生器、協議分析和集成真 硬件 3 或 6 GHz頻譜分析儀可幫助解決復雜設計 挑戰。特點集成觸發采集系
咨詢電話：400-838-1718
 | 不止是功能強大的示波器當今的工程設計是處理器、串行總線和無線接口的復雜組合。MDO4000C 的核心 就是與可擴展平臺配套的值得信賴的泰克示波器。按照測試需求自定義。添加 16 個邏輯通道、一個 50 MHz 任意波形/函數發生器、協議分析和集成真 硬件 3 或 6 GHz 頻譜分析儀可幫助解決復雜設計 挑戰。 特點
|

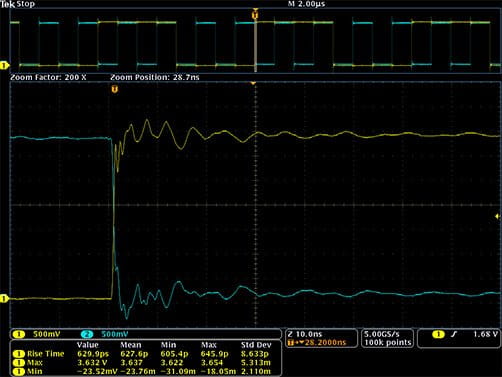

準確測量很重要簡單來說，MDO 系列示波器旨在實現業內最準確的測量，可以無比精準地查看您的設計。 MDO4000C 測量實際采集數據，而許多其他儀器僅通過測量顯示數據來提供截屏視圖。 不止如此。 與許多競爭對手相比，我們提供更高技術規格，確保 MDO4000C 讓您在測量時擁有十足把握。 畢竟，測量精度影響設計完整性。 |  |

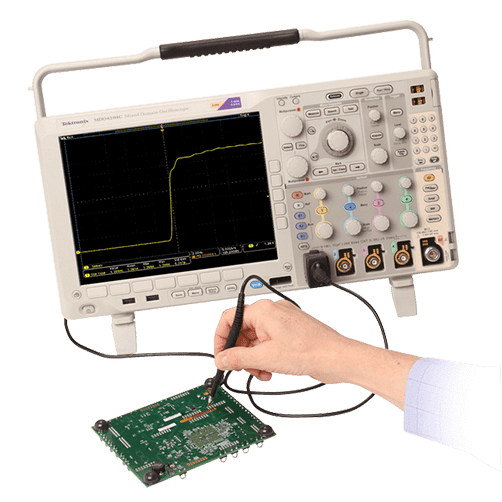

 | 業內領先的探頭 - 隨附在所有購買中在檢查測量信號路徑時，探頭都是不容忽視的關鍵要素。在購買 MDO4000C 時，價格已經涵蓋業內優異性能探頭。由于擁有業內最佳負載 (3.9 pF) 和可匹配您示波器的帶寬， TPP 系列探頭將成為您日常使用的隨身探頭。 特點
|

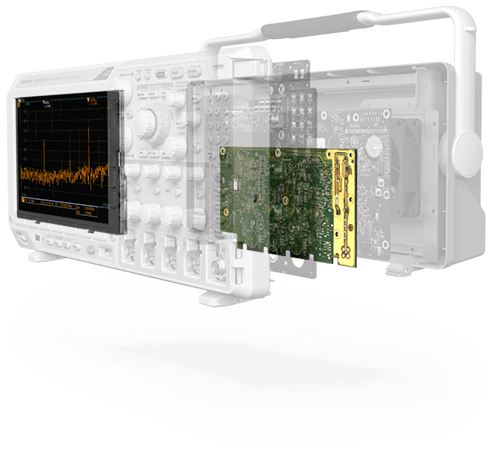

無線測量，登上全新高度無論以前的 RF 測量是讓您舒心還是煩心，裝有集成硬件頻譜分析儀和 SignalVu-PC 軟件的 MDO4000C 示波器均能讓您順利完成 RF 測量。 與那些提供 FFT“頻譜分析”的示波器不同，帶有真正頻譜分析儀的 MDO4000C 提供觸發式采集系統，此系統跨越模擬、數字和頻譜分析儀通道集成。 它可以在高達 6 GHz 頻率的環境中進行 RF 測量，并將頻域中的事件與導致這些事件的時域現象相關聯。 特點
|  |

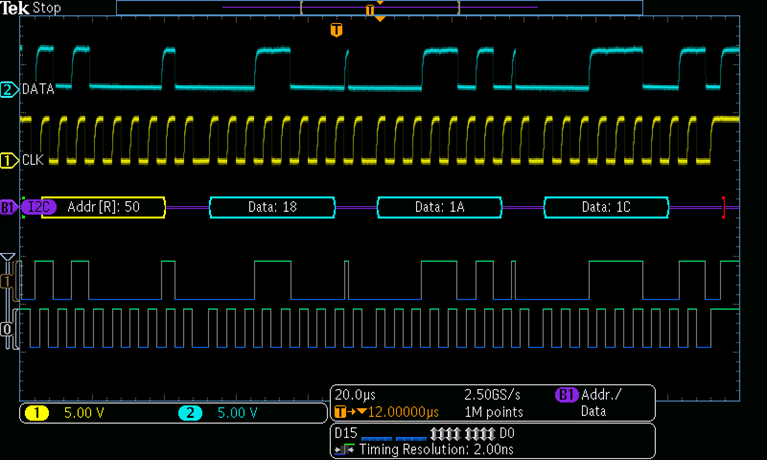

 | 嵌入式串行總線觸發、解碼和分析單個串行總線信號通常包括地址、控制、數據和時鐘信息；很難單獨挑出感興趣的事件。MDO4000C 系列示波器的串行應用模塊將示波器變?yōu)橐豢罾米詣佑|發、解碼和搜索來調試串行總線的強大工具。 特點
|

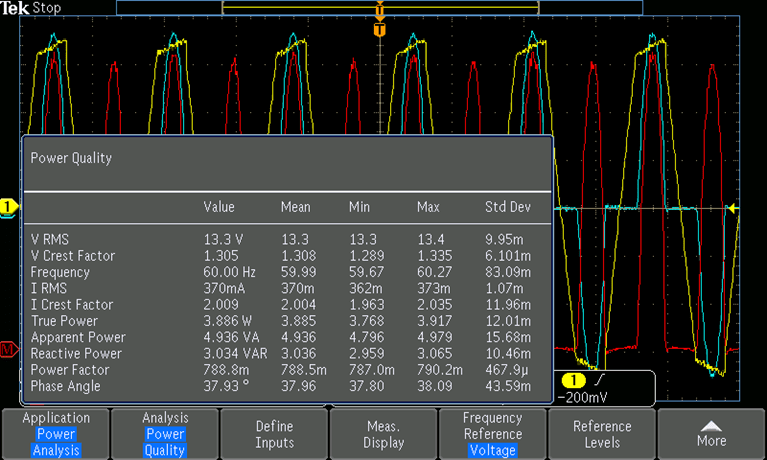

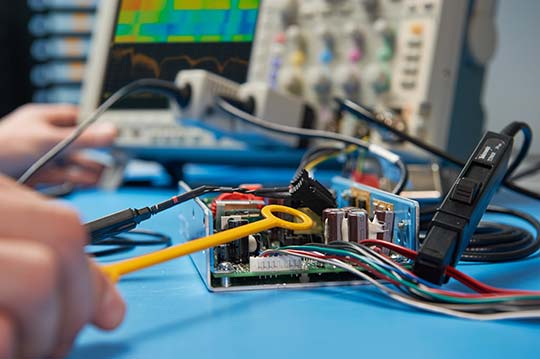

串行一致性測試隨著對能源效率的要求越來越高，設計師和測試儀器都面臨著新的挑戰。待機功率限制、更高的開關速度和信號范圍和更低漏電流的半導體器件，正在將測試條件推向新的高度。MDO4000C 可提供電源測試解決方案來應對這些不斷變化的要求。 特點
|  |
 | 電磁干擾 (EMI) 和電磁兼容性 (EMC)執行設計 EMI/EMC 測試時，始終存在失敗風險；從而導致進度和預算問題。MDO4000C 內置有頻譜分析儀和模擬信號、數字信號和射頻信號的時間相關性，可讓您在實驗室中執行預一致性測試，顯著提高完整 EMI 一致性測試第一次就成功通過的概率。 |

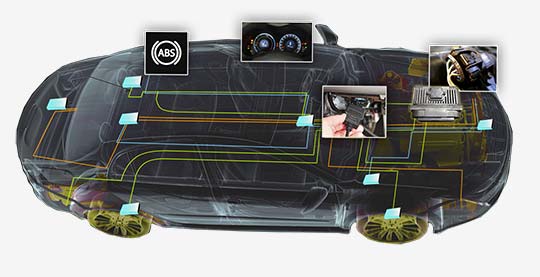

汽車總線 – CAN/CAN FD 觸發、解碼和分析當今汽車的技術要求所要求的電子器件和系統比以往更復雜、更敏感。泰克 MDO4000C 是六合一儀器，旨在幫助應對這些先進技術的測試和驗證挑戰?，F(xiàn)在一臺儀器可用于以下用途：
|  |
| MDO4024C | MDO4034C | MDO4054C | MDO4104C | |
|---|---|---|---|---|
| 模擬通道 | 4 | 4 | 4 | 4 |
| 模擬通道帶寬 | 200 MHz | 350 MHz | 500 MHz | 1 GHz |
| 上升時間，典型 | 1.75 ns | 1 ns | 700 ps | 350 ps |
| 采樣率（1 個通道） | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s |
| 采樣率（2 個通道） | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s |
| 采樣率（4 個通道）沒有選項 SA3 或 SA6 配有選項 SA3 或 SA6 | 2.5 GS/s 2.5 GS/s | 2.5 GS/s 2.5 GS/s | 2.5 GS/s 2.5 GS/s | 5 GS/s 2.5 GS/s |
| 記錄長度（1 個通道） | 20 M | 20 M | 20 M | 20 M |
| 記錄長度（2 個通道） | 20 M | 20 M | 20 M | 20 M |
| 記錄長度（4 個通道） | 20 M | 20 M | 20 M | 20 M |
| 數字通道數量，配有 MDO4MSO 選項時 | 16 | 16 | 16 | 16 |
| 任意函數發生器輸出數量，配有 MDO4AFG 選項時 | 1 | 1 | 1 | 1 |
| 頻譜分析儀通道數量，配有選項 SA3 或 SA6 時 | 1 | 1 | 1 | 1 |
| 頻譜分析儀頻率范圍 | ||||
| 配有選項 SA3 配有選項 SA6 | 9 kHz - 3 GHz 9 kHz - 6 GHz | 9 kHz - 3 GHz 9 kHz - 6 GHz | 9 kHz - 3 GHz 9 kHz - 6 GHz | 9 kHz - 3 GHz 9 kHz - 6 GHz |
