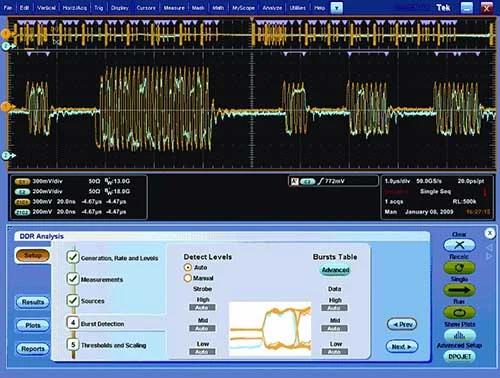

高級信號測量和分析標準分析工具包括 53 種自動測量、測量統計、直方圖、極限測試、高級波形數學、用戶可定義的濾波器并支持自定義 MATLAB 和 .NET 數學插件。 高級抖動和眼圖分析等可選應用和寬帶射頻分析可幫您擴展功能，同時可視觸發還支持圖形觸發定義。特點使用廣泛的標準測量工具檢定信號參數高級抖動和定時分析可檢定
咨詢電話：400-838-1718

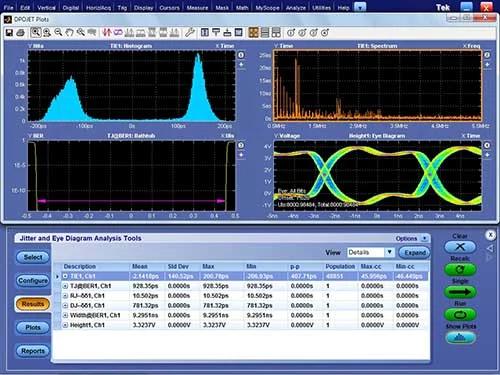

 | 高級信號測量和分析標準分析工具包括 53 種自動測量、測量統計、直方圖、極限測試、高級波形數學、用戶可定義的濾波器并支持自定義 MATLAB 和 .NET 數學插件。 高級抖動和眼圖分析等可選應用和寬帶射頻分析可幫您擴展功能，同時可視觸發還支持圖形觸發定義。 特點
|
串行分析和一致性測試，正確完成對于低中速總線，使用協議解碼和串行觸發選項來簡化高級系統設計調試和驗證。 使用自動一致性測試確保中速串行總線的互操作性。 特點
|  |
 | 自動功率測量如今的高效功率轉換器的每瓦特輸出需要的輸入功率更低，但它們在電源測量方面也要求更高。 自動功率測量可確保簡單、可重復的結果，用于驗證和優化電源電路性能。 特點
|

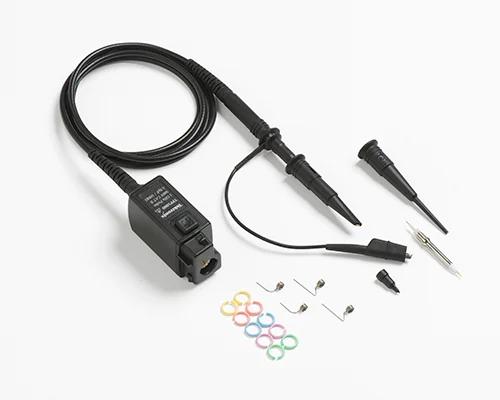

業內最佳探頭。 標準。作為測量信號路徑中的關鍵元件，探頭不容忽視。 購買 MSO/DPO5000B 系列示波器時，您還可免費獲得業內最佳無源探頭。 由于擁有業內最佳負載 (3.9 pF) 和高達 1 GHz 的帶寬，TPP 系列探頭將成為您日常使用的隨身探頭。 特點
|  |

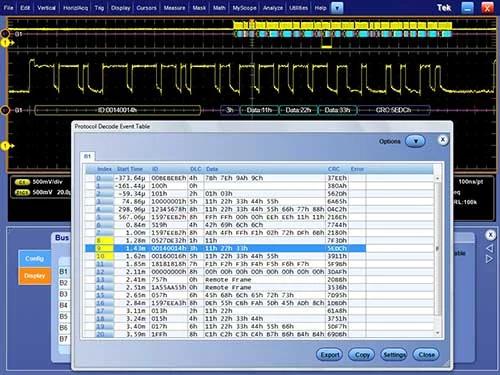

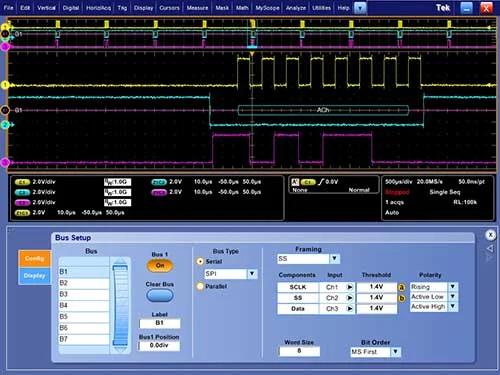

 | 嵌入式串行解碼和分析I2C、SPI、RS-232/422/485/UART、USB 2.0、以太網和 MIL-STD-1553B 協議解碼、串行觸發和分析，可簡化高級系統設計調試和驗證。 特點
|
串行一致性測試使用自動一致性測試確保 USB 2.0 和以太網串行總線設計的互操作性 特點
|  |

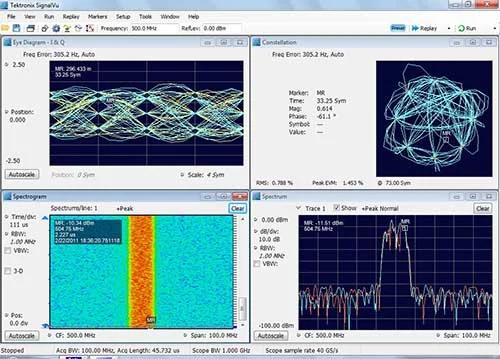

 | 寬帶射頻分析SignalVu 射頻和矢量信號分析軟件可以在一臺儀器中，同時實現矢量信號分析儀功能、頻譜分析儀功能及數字示波器的強大觸發功能。 使用 SignalVu 輕松驗證寬帶設計并檢定寬帶頻譜事件。 特點
|

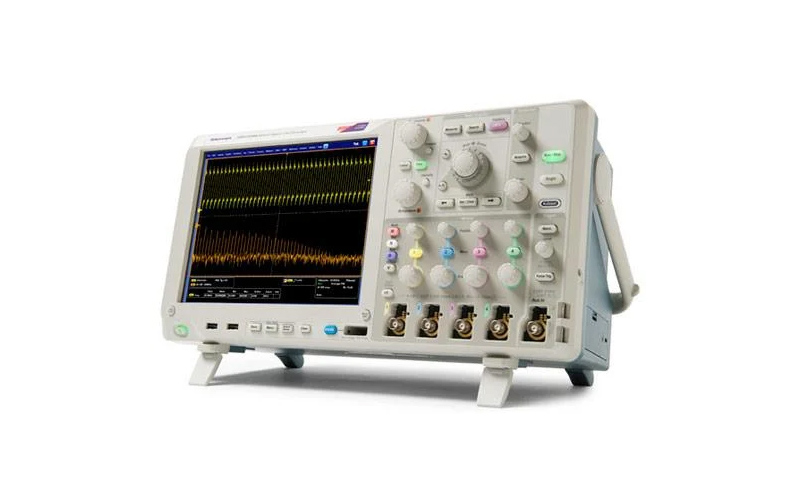

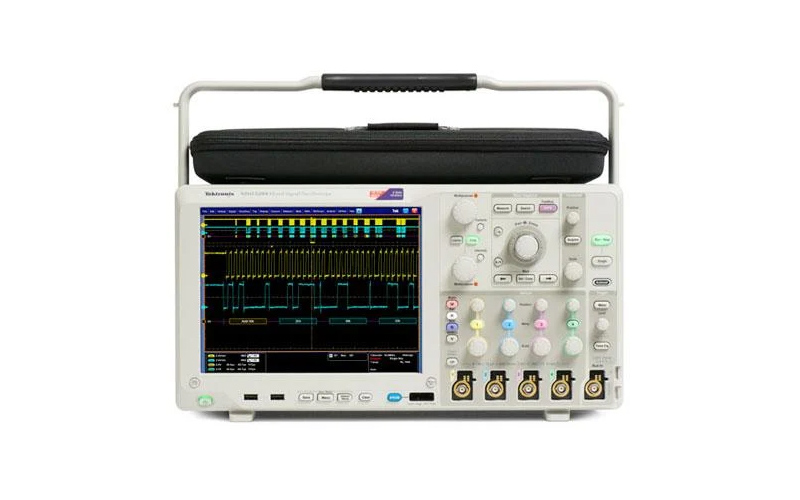

MSO5034B DPO5034B | MSO5054B DPO5054B | MSO5104B DPO5104B | MSO5204B DPO5204B | ||
|---|---|---|---|---|---|
| 輸入通道 | 4 | ||||
| 帶寬 | 350 MHz | 500 MHz | 1 GHz | 2 GHz | |
| 計算的上升時間 | 1 ns | 700 ps | 350 ps | 175 ps | |
| DC 增益精度 | ±1.5%，高于 30°C 時按 0.10%/°C 降額 | ||||
| 帶寬限制 | 視儀器型號而定：1 GHz、500 MHz、350 MHz、250 MHz 和 20 MHz | ||||
| 有效位數（典型值） | 6 位（儀器帶寬時 10 divp-p 正弦波輸入，100 mV/div，50 ? 輸入阻抗，最大采樣速率，1k 點記錄長度） | ||||
| 隨機噪聲（RMS，典型值，采樣模式，全部帶寬，50 Ω） | |||||
| 1 mV/div | 173 μV | 178 μV | 68 μV | 70 μV | |
| 2 mV/div | 216 μV | 236 μV | 128 μV | 158 μV | |
| 5 mV/div | 231 μV | 281 μV | 214 μV | 307 μV | |
| 10 mV/div | 305 μV | 340 μV | 315 μV | 485 μV | |
| 20 mV/div | 504 μV | 523 μV | 547 μV | 791 μV | |
| 50 mV/div | 1.15 mV | 1.17 mV | 1.29 mV | 1.82 mV | |
| 100 mV/div | 2.40 mV | 2.46 mV | 3.08 mV | 4.75 mV | |
| 1 V/div | 22.96 mV | 22.98 mV | 23.15 mV | 29.58 mV | |
| 最大采樣率（所有通道） | 5 GS/s | 5 GS/s | 5 GS/s | 5 GS/s | |
| 最大采樣率（1 條或 2 條通道) | 5 GS/s | 5 GS/s | 10 GS/s | 10 GS/s | |
| 最大等效時間采樣率 | 400 GS/s | ||||
| 標配最大記錄長度 | 25 M | 25M（4 通道） 50M（1 通道或 2 通道） | |||
| 選配選項 5RL 時最大記錄長度 | 50 M | 50M（4 通道） 125M（1 通道或 2 通道） | |||
| 選配 10RL 時最大記錄長度 | 125 M | 125M（4 通道） 250M（1 通道或 2 通道） | |||
