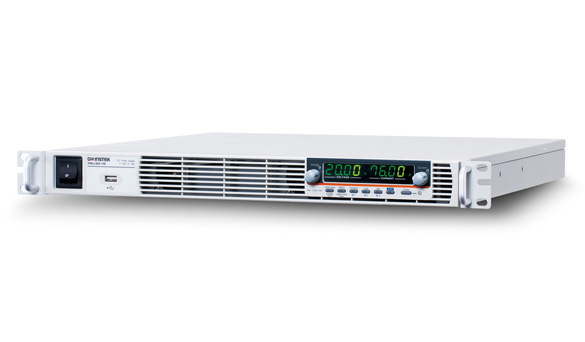

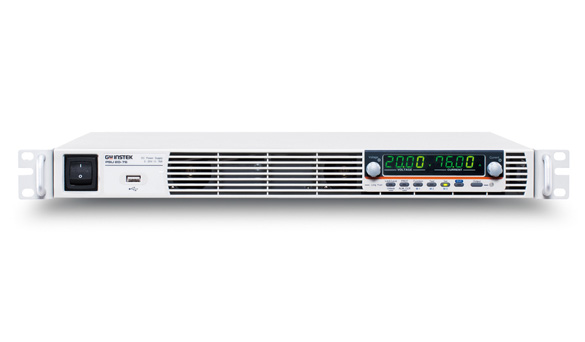

PSU系列產品特點
● 額定電壓輸出 : 6V / 12.5V / 20V / 40V / 60V/ 100V/ 150V/ 300V/ 400V/ 600V
● 額定功率輸出：1200W ~ 1560W
● C.V/ C.C 優先模式
● 可調式電壓/電流上升下降斜率
● 串聯/ 并聯擴充能力(同型號最多2臺(限定300V以下機種)/同型號最多4臺)
● 高效率及高功率密度
● 1U高及19”Rack Mount Size 設計
● 3組Preset Function
● 前面板序列編程功能
● Bleeder Control功能
● Internal Resistance 功能
● 面板鎖定功能
● 保護功能: OVP, OCP, OHP,UVL, AC Fail, FAN Fail

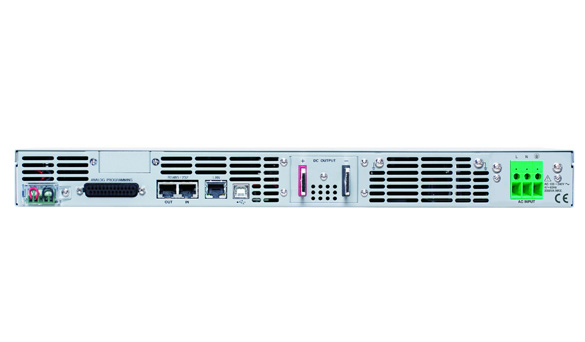

● 標配: USB, LAN, RS-232, RS-485, 模擬控制界面
● 選配: GPIB、絕緣模擬接口(電壓控制型)、絕緣模擬接口(電流控制型)
● CE認證
PSU系列產品概述
固緯電子新推出的PSU高壓機種共包含五款，分別是PSU 100-15，PSU 150-10，PSU 300-5，PSU 400-3.8，PSU 600-2.6。PSU高壓機種的推出是為了滿足高壓應用需求，而加入既有PSU系列陣容，使PSU系列涵蓋電源范圍從6V增加到600V。承繼原本PSU低壓系列（PSU 6-200，PSU 12.5-120，PSU 20-76，PSU 40-38和PSU 60-25）的功能設計及維持原有的高功率密度特性及高度1U的外觀，并擴充PSU系列從原本最高輸出電壓60V增加到最高電壓到600V和最大功率1560瓦特。PSU高壓機種的推出更可以滿足PSU-系列在1U電源市場更廣泛的電壓需求，也能提供系統整合商更多的彈性與選擇來做系統整合。經由PSU高壓機種的推出，使得PSU產品線分布更加完整，PSU系列將不僅滿足現有低壓大電流應用，更可以應用于更多的高壓應用的需求。
利用同型號PSU機種進行串并聯的組合，可增加總輸出功率、總電流或總電壓，此涵蓋更寬的電壓、電流輸出可充分滿足各種不同的測量電壓或電流需求。PSU-系列是一個單一的輸出功率從1200W到1560W的可程式直流電源供應器，而PSU-系列提供2組串聯連接模式（限定300V以下機種）或4組的并聯連接模式，因此本系列機種在串聯后的最高電壓為600V；在并聯后的最大電流為800A及最大輸出功率為6.24千瓦特。
PSU-系列是一個可設定的定電流（CC）優先或定電壓（CV）優先的電源供應器。PSU-系列電源供應器，在定電壓或定電流的模式下，其輸出的電壓或電流的斜率可按使用者的測試需求進行調整。斜率設置區分為高速優先或斜率優先兩種。高速優先斜率設置為定電流（CC）或定電壓（CV）模式的電流或電壓變化以最高速進行。斜率優先模式為定電流（CC）或定電壓（CV）模式下允許用戶可調整斜率，可透過此功能進行上升斜率或下降斜率的調整控制。斜率優先模式適用于馬達測試時，調整輸出電壓上升時間，抑制啟動瞬間的涌浪電流，保護待測物。
PSU也提供USB，LAN，RS-232，RS-485、模擬控制界面及選配的GPIB、隔離模擬界面（電壓控制型）、隔離模擬界面（電流控制型），是通訊接口齊全的1U電源。透過PSU Multi-Drop mode在使用LAN、USB及GPIB遠端程控及slaver擴充時，無需另外使用switch/Hub、GPIB cable。可幫助客戶于LAN、USB通信時，無需另外購買連接slaver裝置用的擴充裝置。
新推出的PSU-高壓系列適用于DC/DC轉換器的一次側輸入，也適用于伺服馬達（Servo Motor）生產應用。PSU也常被整合至零組件測量系統中，如電容器老化檢測設備，600V直流偏壓應用；二極管老化測試設備；半導體生產設備；車用電子，8缸汽油發動機或12缸柴油發動機的ECU測試..等。
PSU-series提供使用者彈性的設定High/Low Level或是1 ~ 60ms脈沖寬度的Trigger input或Trigger output信號。Trigger input可以控制PSU依據設定來輸出或者加載預設的電壓電流及內存參數。相對也可以在PSU輸出時或加載預設的電壓電流及內存參數時，從PSU產生對應的Trigger output信號。
PSU系列產品型號
| 型號 | 電流 | 電壓 | 功率 | 功能 | 標配接口 |
| PSU 6-200 | 200A | 6V | 1200W | 開關 | USB/RS232/LAN |
| PSU 12.5-120 | 120A | 12V | 1500W | 開關 | USB/RS232/LAN |
| PSU 20-76 | 76A | 20V | 1520W | 開關 | USB/RS232/LAN |
| PSU 40-38 | 38A | 40V | 1520W | 開關 | USB/RS232/LAN |
| PSU 60-25 | 25A | 60V | 1500W | 開關 | USB/RS232/LAN |
| PSU 100-15 | 15A | 100V | 1500W | 開關 | USB/RS232/LAN |
| PSU 150-10 | 10A | 150V | 1500W | 開關 | USB/RS232/LAN |
| PSU 300-5 | 5A | 300V | 1500W | 開關 | USB/RS232/LAN |
| PSU 400-3.8 | 3.8A | 400V | 1520W | 開關 | USB/RS232/LAN |
| PSU 600-2.6 | 2.6A | 600V | 1560W | 開關 | USB/RS232/LAN |
附件
CD-ROM x 1(使用手冊,編程手冊), 輸出端子蓋×1，模擬控制插座套件×1，電源線，輸出端M8螺絲組×1（僅適用于PSU 6-60V機種），輸入端子蓋×1，1U手把（RoHS),1U托架（左，RoHS）,1U托架（右，RoHS），包裝清單*CTC GW/Instek日本使用（RoHS)
選購配件
PSU-01B 總線條，用于并聯2臺
PSU-01C 數據線，用于并聯2臺
PSU-02B 總線條，用于并聯3臺
PSU-02C 數據線，用于并聯3臺
PSU-03B 總線條，用于并聯4臺
PSU-03C 數據線，用于并聯4臺
PSU-232 RS232 線，帶 DB9 連接套件
PSU-485 RS485 線，帶 DB9 連接套件
PSU-01A 2臺PSU垂直堆疊連接，2U手柄×2,連接板×2
PSU-02A 3臺PSU垂直堆疊連接，3U手柄×2,連接板×2
PSU-03A 4臺PSU垂直堆疊連接，4U手柄×2,連接板×2
PSU-ISO-I PSU-ISO-I獨立電流遠程控制卡(返廠)
PSU-ISO-V PSU-ISO-V獨立電壓遠程控制卡(返廠)
GTL-246 USB 數據線, USB 2.0A-B類,4P
GRM-001 滑塊 2 pcs/set,PSU 選配
PSU-GPIB GPIB 接口卡(返廠)
GPW-001 UL/CSA 電源線 3m,PSU 選配
GPW-002 VDE 電源線 3m,PSU 選配
GPW-003 PSE 電源線 3m,PSU 選配
<td height="18" width="NaN" style="padding: 10px 0.572rem; box-sizing: border-box; text-align: center; vertical-align: middle; white-space: nowrap; line-height: 25px
| 詳細規格 | |||||||||||
| PSU-LV | PSU-HV | ||||||||||
| 型號 | PSU | 6-200 | 12.5-120 | 20-76 | 40-38 | 60-25 | 100-15 | 150-10 | 300-5 | 400-3.8 | 600-2.6 |
| 額定輸出電壓 | V | 6 | 12.5 | 20 | 40 | 60 | 100 | 150 | 300 | 400 | 600 |
| 額定輸出電流 | A | 200 | 120 | 76 | 38 | 25 | 15 | 10 | 5 | 3.8 | 2.6 |
| 額定輸出功率 | W | 1200 | 1500 | 1520 | 1520 | 1500 | 1500 | 1500 | 1500 | 1520 | 1560 |
| 定電壓模式 | |||||||||||
| 電源調節率 | mV | 2.6 | 3.25 | 4 | 6 | 8 | 12 | 17 | 32 | 42 | 62 |
| 負載調節率 | mV | 2.6 | 3.25 | 4 | 6 | 8 | 12 | 17 | 32 | 42 | 62 |
| 輸出漣波及雜訊p-p | mV | 60 | 60 | 60 | 60 | 60 | 80 | 100 | 150 | 200 | 300 |
| 輸出漣波及雜訊r.m.s. | mV | 8 | 8 | 8 | 8 | 8 | 8 | 10 | 25 | 40 | 60 |
| 溫度系數 | 100ppm/℃ 額定輸出電壓，為經過30分鐘的預熱 | ||||||||||
| 偵測補償電壓 (single wire) | V | 1 | 1 | 1 | 2 | 3 | 5 | 5 | 5 | 5 | 5 |
